电击、爆炸或电弧危险 |
|
o在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。 o在安装或拆卸产品之前，从本产品和电源上拔下电源线的插头。 o始终按照指示使用合适的额定电压传感器确认所有电源已关闭。 o装回并固定好系统的所有护盖或元件之后再给产品供电。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
|
注意 |
|
设备损坏 |
|
o当将本产品垂直安装时，在安装到面板之前，先将主机模块安装到显示模块。 o将主机模块安装到显示模块时，请将显示模块放置在干净平整的表面上，并使屏幕朝下。 |
|
不遵循上述说明可能导致设备损坏。 |
|
步骤 |
操作 |
|---|---|
|
1 |

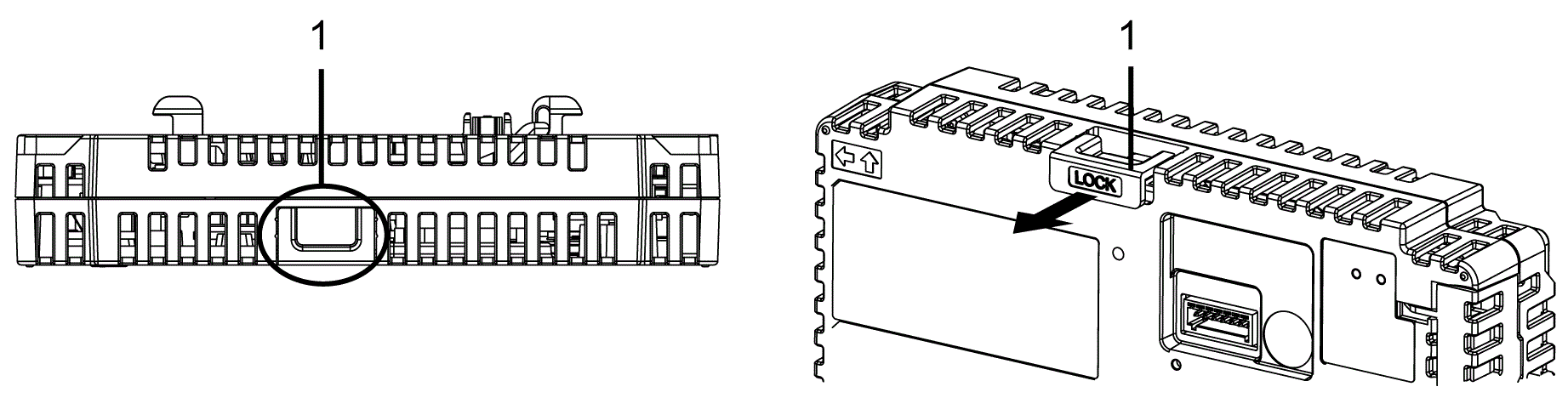

如图所示，在主机模块顶部推出 LOCK。
1 LOCK |
|
2 |
将主机模块底部左右的突出头插入到显示模块背后的两个孔中，以连接主机模块。
2 突出头 3 主机模块 4 插入孔 5 显示模块 |
|
3 |

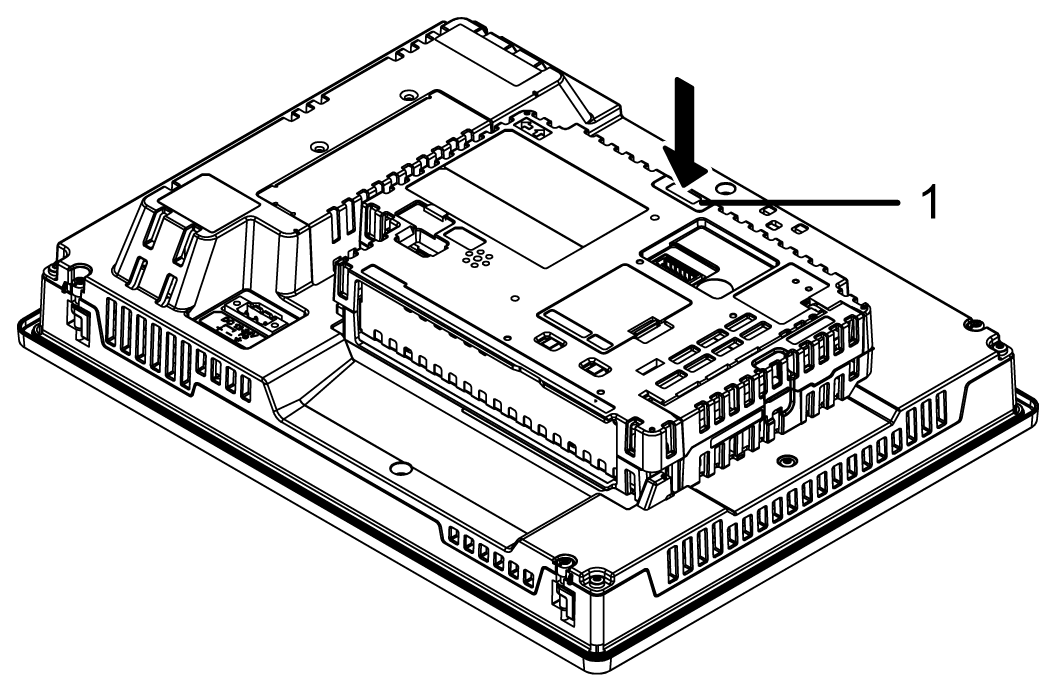

按主机模块顶部的 LOCK 以将主机模块固定到显示模块上。
1 LOCK |
注意： 要了解如何将显示模块安装到面板，请参阅安装到面板 。
