危险

电击、爆炸或电弧危险

o在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。

o在安装或拆卸产品之前，从本产品和电源上拔下电源线的插头。

o始终按照指示使用合适的额定电压传感器确认所有电源已关闭。

o装回并固定好系统的所有护盖或元件之后再给产品供电。

如果不遵守这些说明，将会导致死亡或严重伤害。

注意

设备损坏

o当将本产品垂直安装时，将显示模块安装到面板之前，先将主机模块安装到显示模块。

o当您正在安装或取出固定螺丝时将产品稳定固定在面板开孔内。

不遵循上述说明可能导致设备损坏。

1

当将本产品垂直安装时，请将显示模块放置在干净平整的表面上，并使屏幕朝下，然后将主机模块安装到显示模块。请参阅安装到显示模块。

2

请检查防水橡皮垫圈已稳妥地插入显示面板框四周的挡板凹槽中。

注意： 防水橡皮垫圈除具有防水功能外还可吸收振动，务必使用防水橡皮垫圈。要了解如何更换防水橡皮垫圈，请参阅更换防水橡皮垫圈。

3

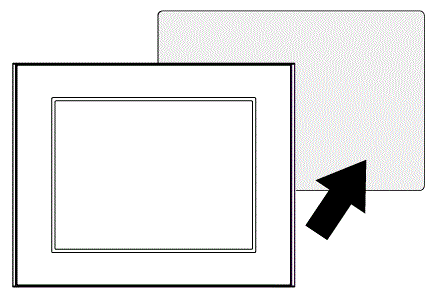

根据显示模块面板开孔尺寸，在面板上开出一个安装孔，然后将显示模块从正面安装到面板。

4

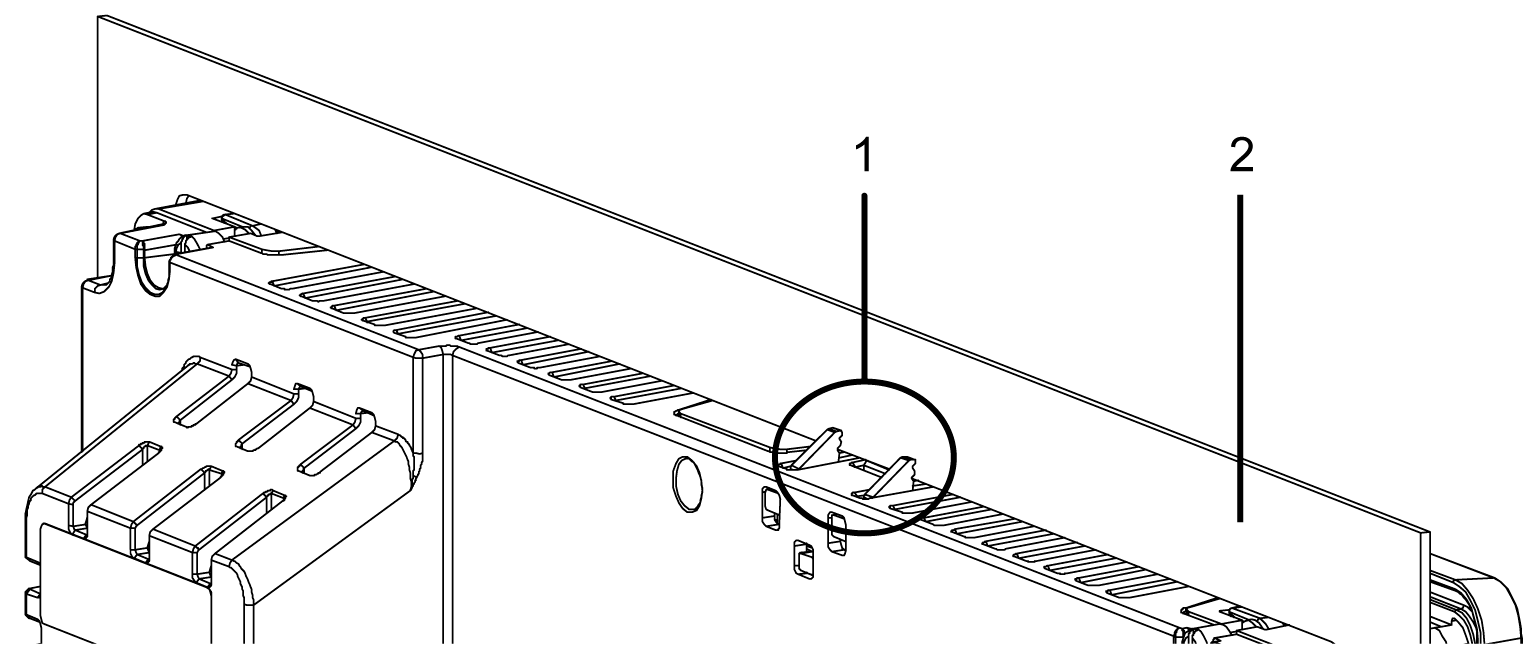

确认显示模块顶部的防坠锁已抵住面板上。

不包括 SP-5490WA

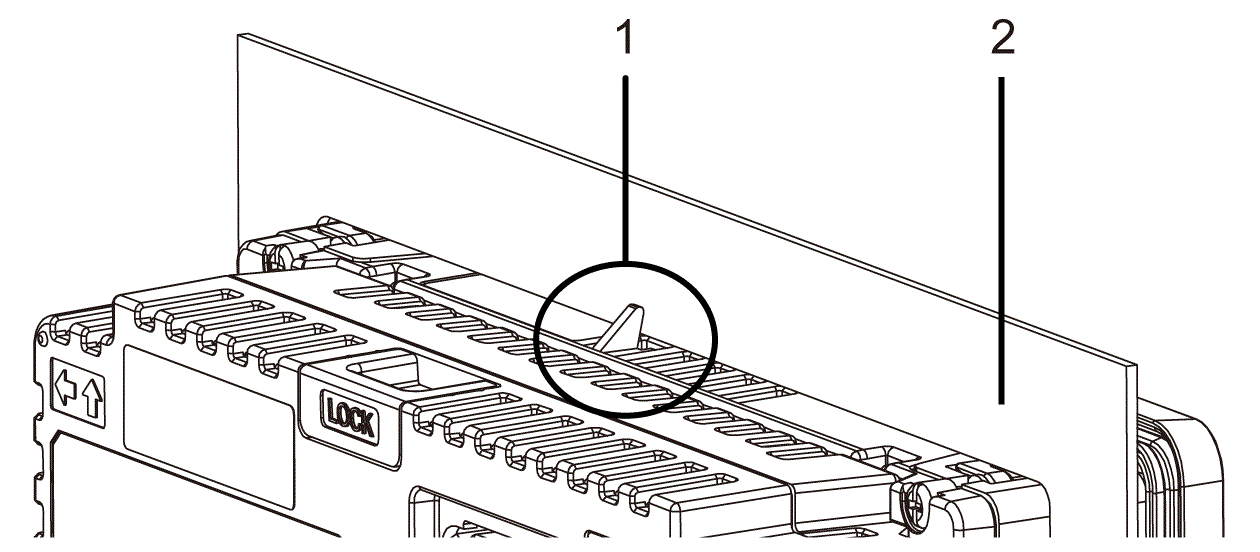

SP-5490WA

1 防坠锁

2 面板

5

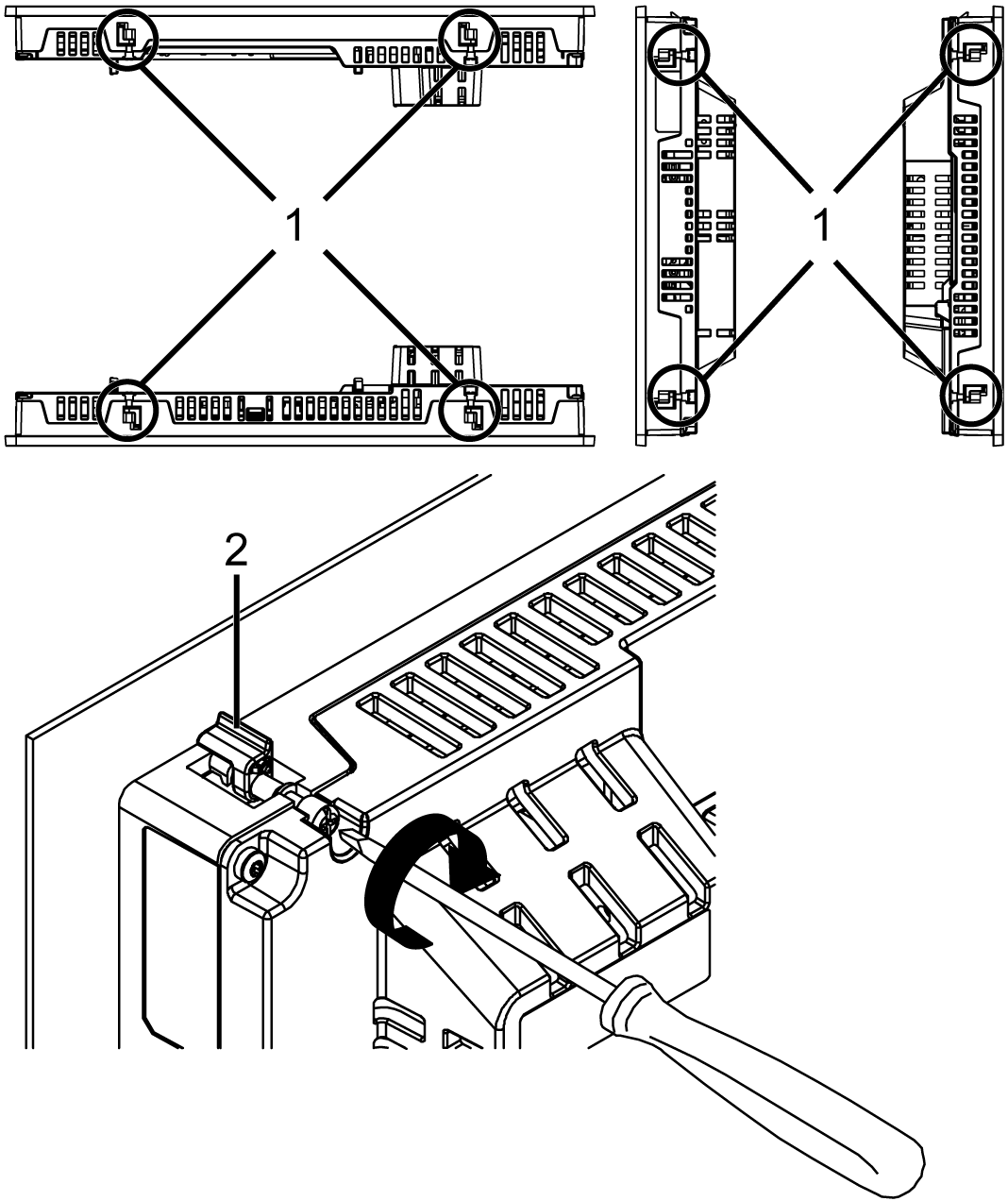

以两个螺钉之间交替对角线的方式，使用十字螺丝刀逐渐拧紧(顺时针)扣件的螺钉(上下左右)，直至全部牢固。确保安装扣件(下图中的 2) L 型部件是完全垂直的。需要 0.7 N•m (6.2 lb-in) 的力矩。

注意：

o如果显示模块没有正确安装，则可能会坠落。

o如果面板较厚 (约 5 mm [0.2 in])，则可能无法正常拧紧安装扣件的 L 型部分。如果发生这种情况，请在拧紧螺钉时，从前面推显示模块。

1 安装扣件

2 安装扣件的 L 型部分

固定螺丝数

大于 15 英寸的型号:

o上 - 2，下 - 2，右 - 2，左 - 2

小于 12 英寸的型号:

o上 - 2，下 - 2，右 - 无，左 - 无

注意

外围破裂

拧紧固定螺丝时，施加的扭矩请勿超过 0.7 N•m (6.2 lb-in) 的力矩。

不遵循上述说明可能导致设备损坏。
