16.2.3 设置步骤 - 连接2维码阅读器

配置设置，将从2维码阅读器中读取的代码数据保存到从LS20开始的人机界面内部寄存器地址中。

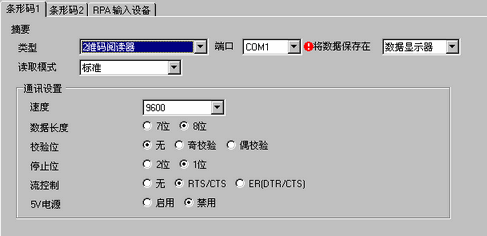

1. 在[系统设置]窗口中，点击[输入设备]来显示如下画面。


2. 从[类型]下拉列表中选择[2维码阅读器]。


3. 在[端口]下拉列表中选择您想连接的端口。



   • 如果该端口也用于其他控制器/PLC，将显示在[端口]的右边，如上图所示。

   • 对于2维码阅读器，可设置的端口为COM1、USB和USB/串口。如果在机型中选择了IPC系列，则只能将端口设置为COM1。

4. 设置[读取模式]。

5. 在[通讯设置]中设置[速度]、[数据长度]、[校验位]、[停止位]、[流控制]和[5V电源]。

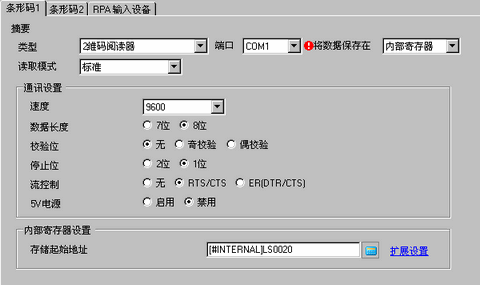

6. 从[将数据保存在]下拉列表中选择数据存储位置。

7. 从[内部设备存储起始地址]中设置数据存储内部寄存器的起始地址.




   • 有关内部寄存器的地址设置范围信息，请参阅 16.2.1 代码数据存储区.

8. 点击[扩展设置]来配置[设置接收完成位]、[数据大小]和[初始化设置]。




   • 如果未设置[设置接收完成位]，在连续读取数据时数据会被覆盖。

   • 如果设置了[设置接收完成位]，当输入完成时请将[设置接收完成位]置OFF。如果未将设置接收完成位置OFF，人机界面将不会读取代码数据。
