您可以将从条形码中读取的数据保存在显示器部件的[监控字地址]栏中。
如果未将数据显示器部件的[允许输入]设置为[输入条形码]，即使已读取了代码数据，也不能写入数据显示器部件。
设置[内部寄存器存储起始地址]，保存条形码数据。

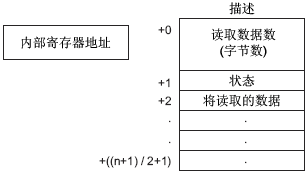

条形码数据按照如下顺序保存在[内部寄存器存储起始地址]中。
已读取数据量(字节数)
要读取的字节数。
状态
如果未能正常读取数据或未向内部寄存器地址写入数据，则会保存一个错误代码。
|
0000h |
- |
|
0001h |
正常读取。 |
|
0002h |
代码数据读取错误。未保存在内部寄存器地址中。 |
|
0003h |
已接收的代码数据超出最大字节数。保存在内部寄存器地址中的代码数据字节数是在[扩展]-[数据大小]-[大小]中设置的值。此时读取完成位地址(设置为启用时)置ON。请注意，超出范围的所有数据都不会被写入内部寄存器地址。 |
根据人机界面中设置的[文本数据模式]保存已读取的2维码数据。
5.19.14 [控制器/PLC]设置指南

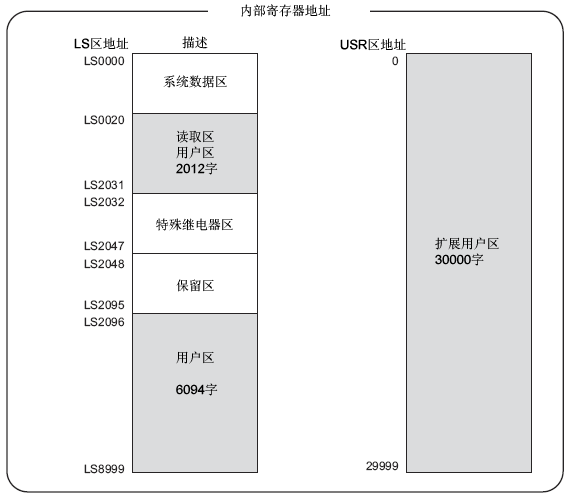

如果数据大小超出范围，阴影范围内的数据被写入内部寄存器地址。但是，状态代码将是0003h(接收到的代码数据超出LS存储区允许的最大字节数)。
