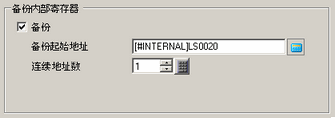

5.4.4.3 [主机] - [模式] - 备份内部寄存器

备份

设置是否备份人机界面内部寄存器。备份区如下。

Direct Access方式：LS区中的用户区及整个USR区

Memory Link方式：系统区中的用户区及整个USR区

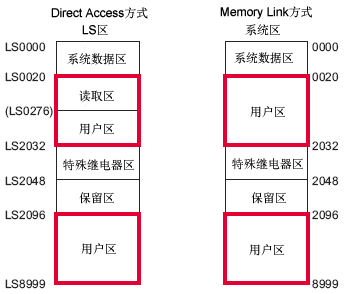

备份连续地址中存储的数据。例如，如果在使用Direct Access方式时选择LS区，只会备份两个用户区中的一个(下图中的红框部分)。在Memory Link方式中选择系统区时这也同样适用。



备份起始地址

设置要备份的内部寄存器的起始地址。设置起始地址，以便确定[连续地址]的范围。

• Direct Access方式起始地址设置范围

[#INTERNAL] - [LS] :LS20 ~ LS2031

[#INTERNAL] - [LS] :LS2096 ~ 8999，

[#INTERNAL] - [USR] :USR0 ~ USR29999

• Memory Link方式起始地址设置范围

[#MEMLINK] :20~2031

[#MEMLINK] :2096~8999

[#INTERNAL] - [USR] :USR0 ~ USR29999

连续地址数

设置要备份的内部寄存器的大小。
