2.4.2 与不支持的控制器/PLC通讯(Memory Link方式)

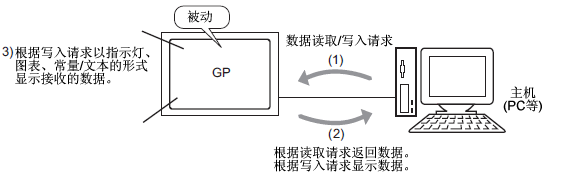

与PC或单片机(以下称“主机”)等自身没有通讯协议的设备通讯时，主机将向人机界面发送读写请求。人机界面显示或操作由主机的写请求发送的数据。为响应读请求，人机界面将保存的数据返回主机。
这种通过在主机侧运行程序而实现的通讯方式被称为揗emory Link?。

设置步骤

如需将主要用作控制器/PLC，请如下所示配置[控制器/PLC]设置。

• 生产商 日本Digital Electronics Corporation

• 系列 Memory Link

可用地址

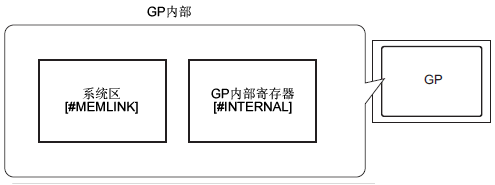

为使人机界面能从主机中获取必要的显示数据，应设置一个引用数据的地址并将其用于部件或脚本。在人机界面上有两种地址可以引用。

• Memory Link系统区地址

系统区被用作读取和写入主机请求的媒介。系统区是Memory Link方式的通讯区。
A.1.2 系统区(Memory Link区)

例如，设置一个字开关地址，从[控制器/PLC]选择[#MEMLINK]并输入地址(例如“100”)。
例如，一个字开关上的输入地址画面。

• 人机界面上的内部寄存器地址

当使用Memory Link方式与人机界面内部寄存器地址[#INTERNAL]进行通讯时，只能使用[USR]区。例如，当需要引用计算值时，可将内部寄存器用作临时存储区。
可以按需要使用所有区，最多30,000字。文本数据的存储顺序固定为L/H，无论系统设置窗口[控制器/PLC]页中的[文本数据模式]属性如何设置。
采用Memory Link通讯方式时，不能使用内部寄存器。

从[控制器/PLC]中选择[#INTERNAL]，然后输入地址(例如，“USR0100”)。
例如，[字开关]上的输入地址画面。
