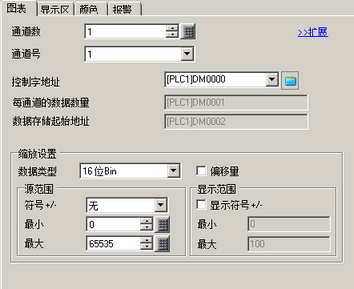

通道数
选择将在图表上显示的通道数。设置范围在1至20之间。
通道号
选择通道号。设置控制地址或缩放设置时请更改为[通道数]中设置的值。
控制字地址
设置控制图表显示/清除的地址。
该地址的位0和位1控制何时显示和清除图表。
可以设置为PLC地址或人机界面内部寄存器地址。
当位0为ON(例如，在地址中保存“1”)时，将显示图表。
当位1为ON(例如，在地址中保存“2”)时，显示的图表将被清除。
当位0和位1为ON(在地址中保存“3”)时，将暂时清除显示的图表然后再次显示图表。
显示、清除或重绘图表后，位0和位1置OFF。
当数据数为零时，操作如下。
当控制地址的位0为ON且位1为OFF时
对应通道的图表显示保持不变。
当控制地址的位0和位1均为ON时
图表显示被清除，不显示任何图表。
每通道的数据数量
显示为[控制字地址]+1。该地址保存图表上显示的数据曲线数量。在图表上，这将变成数据样本的数量。最多可以设置512个数据。

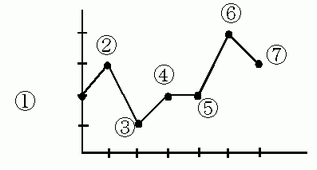

例如，数据输入数量： 7
数据存储起始地址/偏移值存储地址
显示为[控制字地址]+2。该地址保存图表上显示的起始数据。
当设置了[偏移量]时，这会变为[偏移值存储地址]。
缩放设置
数据类型
从[16位Bin]、[16位BCD]、[32位Bin]、[32位BCD]或[32位浮点]中选择图表显示数据类型。
如果选择了详情设置中的[个别]，可以修改个别通道设置。
如果选择了详情设置中的[显示范围]，只能设置[16位Bin]或[32位Bin]。
偏移量
选择是否在图表中显示偏移量。
符号+/-
设置图表显示数据是否可以处理负数数据。只有当[数据类型]是[16位Bin]或[32位Bin]时才能设置此项。
无
仅处理正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
最小/最大
选择趋势图显示数据的源范围。
设置范围取决于[数据类型]和[符号+/-]设置。
|
数据类型 |
符号+/- |
范围 |
|
16位Bin |
无 |
0~65535 |
|
2的补码 |
-32768~32767 |
|
|
MSB符号 |
-32767~32767 |
|
|
32位Bin |
无 |
0~4294967295 |
|
2的补码 |
-2147483648~2147483647 |
|
|
MSB符号 |
-2147483647~2147483647 |
|
|
16位BCD |
? |
0~9999 |
|
32位BCD |
? |
0~99999999 |
|
32位浮点 |
? |
-9.9e16~9.9e16 |
字地址中相应的[源范围]被转换为1000的比值，用于在图表中进行显示。
显示符号+/-
设置显示负数。只有当[数据类型]为[Bin]时才可以设置此项。当[数据类型]是[BCD]时，不设置[显示符号 +/-]。对[浮点型]来说，设置[显示符号+/-]。
最小/最大
设置在图表上显示的范围的最小和最大值。如果勾选了[显示符号+/-]，最小值是-100。如果未勾选，最小值为0。最大值为100。
