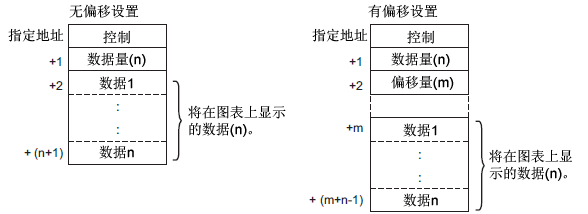

当使用数据块显示功能时，需要从控制字地址开始，保留下面所指定地址数的区域。控制字地址可设置为控制器/PLC地址或人机界面内部寄存器地址。
设置偏移量时，可在从[数据数量]地址开始偏移的地址中设置图表显示数据。
[控制字地址]、[数据数量]和[偏移量]均固定为16位。
对于32位寄存器，请使用低16位。高16位请输入[0]。
图表的显示速度取决于[控制字地址]的位置。[控制字地址]可以是控制器/PLC地址，也可以是人机界面内部寄存器地址，位置不同，图表显示速度也不同。
当设置了控制器/PLC地址时
在“控制”显示位(位0)置ON后，人机界面从控制器/PLC读取数据并在图表上显示数据所需的时间长于使用人机界面内部寄存器地址时所用的时间。但是，当未显示图表时，显示整个画面的时间少于使用人机界面内部寄存器所用的时间。
读取区不断地将数据从控制器/PLC读到人机界面，无论画面显示处于何种状态。在控制显示位(位0)置ON后，显示图表所需的时间比使用控制器/PLC地址时所需的时间要短。但是，当读取区较大时，显示整个画面所需的时间要比使用控制器/PLC地址时所需的时间要长。
如需使用人机界面内部寄存器读取区，请从[系统设置]窗口点击[主机]。在[系统区]选项卡中，设置[读取区大小]。
最大值为256字。
当设置了控制器/PLC地址并用块显示图表显示多条数据曲线(通道)时，可启用偏移设置来提高图表显示速度。通过按如下方式将所有数据设置到连续地址中，可以容易地在一个通讯周期中读取数据。
