GP最多能同时显示5个视频源的4幅画面，这5个视频源包括4个外部摄像机(VIDEO)输入和1个PC视频(DVI-I) 输入。另外，还有一个用于输出GP图像的接口(DVI-I)，可供在外部监视器上查看GP画面。
|
|
|
视频电缆 |
|
|

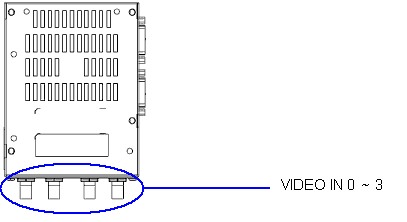

将BNC接头连接到VIDEO IN 0～3。
|
|
|
|
|
|
| 输入信号制式 |
NTSC/PAL |
| 接口数 |
4 |
| 接头 |
75Ω BNC(插孔) |
| 推荐接头 |
BNC-P-3DV-SA <Hirose Electric Co., Ltd.> |
| 推荐电缆 |
3C-2V同轴电缆 |
|
|
|
|
|
|
DVI电缆 |
|
|
将DVI-I 29针接头连接到DVI OUT或DVI IN。
|
|
|
|
|
|
| 输入画面模式 |
VGA/SVGA/XGA |
| 输出画面模式 |
640 x 480像素(AGP-3500T、AGP3550T)
800 x 600像素(AGP-3510T、AGP-3560T、AGP-36*0T)
1024 x 768像素(AGP-3750T) |
| 接口数 |
输入输出各1个 |
| 接头 |
DVI-I 29针(凹型) |
| 推荐电缆 |
FP-DV01-50(5m)
FP-DV01-100(10m)
CA7-CBLCVRGB-01(5m)
* 上述均为Pro-face产品。 |
|
|
|
| 重要事项 |
| - |
FP-DV01-100是Pro-face工业计算机PS-2000B和PL-3000B(B版本及以上)的专用电缆。
FP-DV01-50也可用于普通计算机。
|
| - |
建议使用不超过5米的DVI电缆。如果不使用Pro-face电缆，则在遇有噪声干扰或信号衰减的情况下，产品性能无法得到保证。 | | |
|
