FAQ(常见问题)
可否更改历史趋势图的时间周期？

可以在通常使用时采用较长的时间周期。而在需要详细查看时采用较小的时间周期。


如何设置

1. 设置[采样]。


2. 放置历史趋势图部件并进行设置。



设置[更改周期(间隔)]

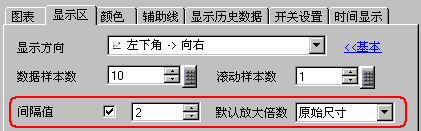

  在[显示区]选项卡上，点击[扩展]。


  设置[间隔值]和[默认放大倍数]。

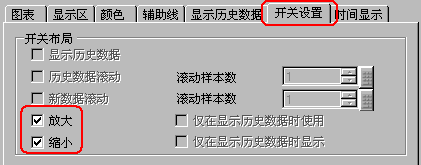

  点击[开关设置]选项卡，根据需要勾选[放大]或[缩小]。



间隔值

如果设置了“间隔模式”，则会根据间隔值以较大的间隔显示采样数据。只有在[默认放大倍数]被设置为[间隔模式]、或在图表以原始尺寸显示时触摸了“缩小”按钮时，才会用间隔模式显示图表。

例) 间隔值 = 2
- 以原始尺寸显示   - 缩小显示(间隔模式)

例) 间隔值 = 3
- 以原始尺寸显示   - 缩小显示(间隔模式)


默认放大倍数
设置当切换画面时的显示放大倍数。
间隔模式 缩小显示图表。执行间隔显示功能。
原始尺寸
以原始尺寸显示。不执行间隔显示功能。
2倍
以2倍大小显示，不执行间隔显示功能。
4倍
以4倍大小显示，不执行间隔显示功能。
8倍
以8倍大小显示，不执行间隔显示功能。






注意

如需使用此功能，您的画面和逻辑编程软件必须是GP-Pro EX V 2.20及以上版本。
