可否在历史趋势图上显示辅助线？

您可以设置三条辅助线：上限、下限和标准。
您可以轻松地判断是否发生了错误。

注意

1.	要使用辅助线，必须将[输入/显示设置]区的[显示方法]设置为[显示标尺]。
	→ 点击这里查看[显示标尺]的有关信息
2.	如需使用此功能，您的画面和逻辑编程软件必须是GP-Pro EX V 2.20及以上版本。

如何设置

设置[采样]。

→ 设置步骤

放置历史趋势图部件并进行设置。

设置[辅助线]

(1)

在[图表]选项卡上，点击[扩展]。

(2)

将[输入/显示设置]区的[显示方法]设置为[显示标尺]，并设置[下限]和[上限]。

(3)

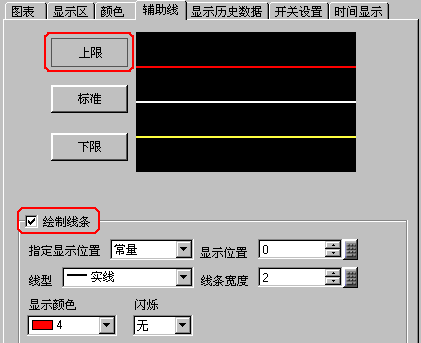

点击[辅助线]选项卡，勾选[绘制线条]复选框。分别设置[上限]、[标准]和[下限]。

例)设置[上限]

指定显示位置
常量	按[显示位置]指定的值显示辅助线。
地址	按[显示位置]中指定地址保存的值显示辅助线，显示位置可变。

显示位置

设置辅助线的显示位置。

例如)	选择[显示标尺]，下限 = 0，上限 = 500

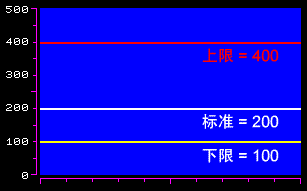

	如果在[辅助线]选项卡上将[指定显示位置]设置为常量，并设置[上限]为400、[标准]为200、[下限]为100，则图表显示如下。
