是否可以显示/隐藏历史趋势图上的图表曲线(通道)？

您可以显示/隐藏每个通道的曲线。在希望分离或比较多曲线图表上的特定曲线时，这一功能很有用。

可以通过控制位地址的ON和OFF交替显示/隐藏图表曲线。

如何设置

设置[采样]。

→ 设置步骤

放置历史趋势图部件并进行设置。

设置[显示/隐藏通道]

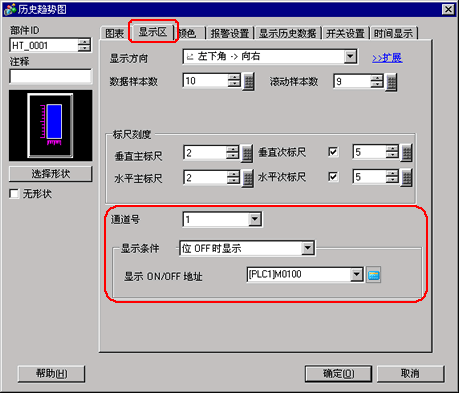

在历史趋势图设置画面的[显示区]选项卡上，设置[通道号]和[显示条件]。

显示条件
保持显示	始终显示图表曲线。
位OFF时显示	当[显示ON/OFF地址]为OFF时显示图表曲线，当[显示ON/OFF地址]为ON时隐藏图表曲线。
位ON时显示	当[显示ON/OFF地址]为ON时显示图表曲线，当[显示ON/OFF地址]为OFF时隐藏图表曲线。

→ 设置步骤

注意
如需使用此功能，您的画面和逻辑编程软件必须是GP-Pro EX V 2.20及以上版本。
