GP-PRO/PBIII对GP2000系列TFT真彩LCD显示屏的颜色设置被转换为GP-Pro EX中的[16384色,3速闪烁]。
如果GP-PRO/PBIII中的颜色设置为[256色,无闪烁],转换后颜色设置将变为[16384色,3速闪烁]。如果“颜色类型”被设置为“间接”,则在GP3000系列上使用转换后的数据时,显示会与转换前有所不同。
为使GP-Pro EX的显示与GP-PRO/PBIII的相同,请在传输工程前将颜色数(颜色设置)设置为[65535色,无闪烁]。
下面是一个示例,介绍如果将颜色类型设置为“间接”,如何在GP-Pro EX中进行更改。

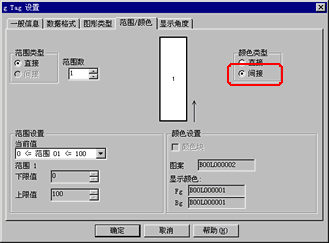

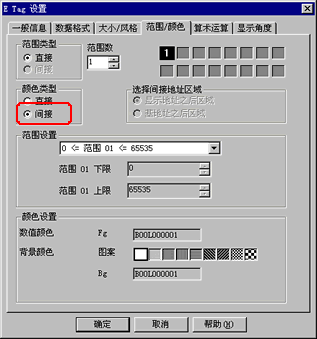

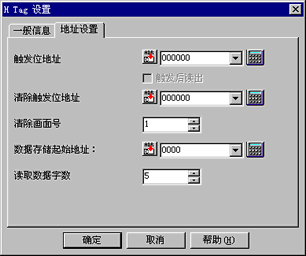

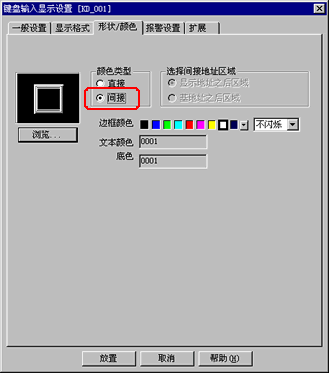

如果已将E Tag、g Tag、H Tag、键盘输入显示器或D脚本绘图功能的“颜色类型”设置为“间接”, 请按下面的步骤更改设置。

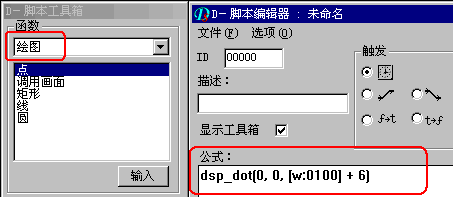

5. D脚本绘图功能的地址指定 |
|
使用D脚本绘图功能时,通过为地址分配颜色数据改变显示颜色。 | |
|
在GP-Pro EX中将颜色更改为[65535色,无闪烁]。 方法是依次点击[系统设置] → [主机] → [显示设置] → [颜色]。
1. |

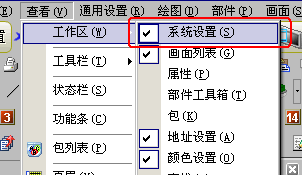

确认[系统设置]窗口是否显示。如果没有,请依次点击菜单栏上的[查看]-[工作区]-[系统设置]。[系统设置]窗口将显示在屏幕的左侧。 |
|
|
2. |
点击[系统设置]窗口中的[主机]。 |
|
|
3. |

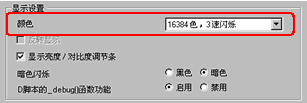

在显示设置区域,点击“颜色”旁边[16384色,3速闪烁]右侧的。 |
|
|
4. |

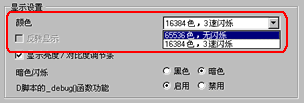

选择[65535色,无闪烁]。
设置完毕。 传输工程后,显示效果将和转换前相同。 |
|
|
|
