用“L-Tag(图库显示)”加载部件时的注意事项

如果用GP-PRO/PBIII的[L Tag(图库显示)]从另一个画面调用部件，即使不能加载部件的功能，也可以加载部件的图片。

GP-Pro EX的[图片显示器]是[L Tag]的替代部件，但是，如果从另一个画面调用图片显示器，则连图片也不能加载。

下面介绍在GP-PRO/PBIII中是如何显示图片的。

GP-PRO/PBIII上的设置示例

在B1上放置了一个[L Tag]，在B1000上放置了一个[指示灯]部件。
用L Tag将B1000上的部件加载到B1。

B1

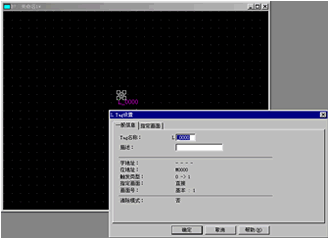

在画面中间放置了一个[L Tag]。

B1000

在画面中间放置了一个[指示灯]部件。

按上述设置，当L Tag的触发位置ON时，GP将显示指示灯部件的图片。

位OFF时的GP画面

位ON时的GP画面

GP-Pro EX上的显示情况和注意事项

将文件转换到GP-Pro EX。 如果不更改设置，即使将替代L Tag的[图片显示器]的触发位置ON，也不会显示指示灯的图片。

如需在GP-Pro EX上显示指示灯，请用图片来替换指示灯部件。
本节介绍如何导入位图格式的开关图片。

如何在GP-Pro EX中将部件替换为图形

1.

在GP-Pro EX中打开部件所在的画面。

2.

使用PC的印屏幕功能，将画面复制到任何一个绘图软件。

3.

从图片上剪切指示灯部件，将其保存为位图文件。(GP-Pro EX可加载的图片类型包括：*.bmp, *.jpeg, *.jpg, *.jpe, *.jfif, *.dpd)
建议保持原部件的大小。

4.

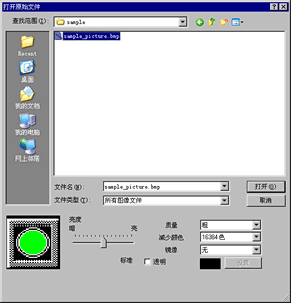

删除GP-Pro EX中的部件，替换为图片文件。放置图片文件的方法是：点击[绘图]菜单→[图像放置]。选择图片文件，然后点击[打开]按钮，载入图片文件。

5.

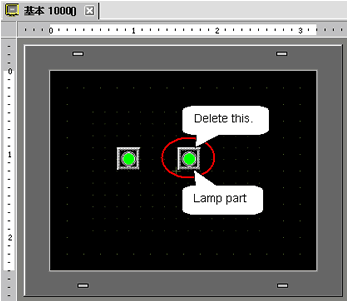

删除画面上原有的指示灯部件，在其位置上放置加载的图片文件。

6.

看上去与原来一样。
