在GP-Pro EX中使用Microsoft Visio图形数据。

若要在GP-Pro EX中使用Microsoft Visio图形数据，需要GP-Pro EX上捆绑的Pro-face Converter工具。
Pro-face Converter的功能是将Microsoft Visio创建的数据转换为可在GP-Pro EX中使用的文件。
详情请点击以下各链接。

Pro-face Converter运行环境

如何安装Pro-face Converter

如何使用Pro-face Converter

本节介绍如何用Microsoft Visio创建适用于GP-Pro EX的图形数据，以及如何用Pro-face Converter将其转换为包文件。

1. 如何创建适用于GP-Pro EX的图形

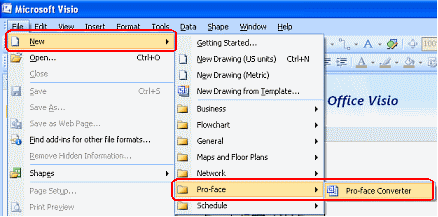

启动Microsoft Visio，选择[File]菜单 → [New] → [Pro-face] → [Pro-face Converter]。

选择[Shapes] → [Resolution]，指定所用人机界面的分辨率。
此处用鼠标点住“800×600 (*1)”，将其拖放到绘图页面。

在[File]菜单上，选择[Open]。
指定现有的Visio数据，点击[Open]按钮。
在[Edit]菜单中，选择[Select All]。
在[Edit]菜单中，选择[Copy Drawing]。

在[Window]菜单上，选择[Drawing1 (*2 )]，窗口将切换到步骤1和2所创建的图形。

在[Edit]菜单上，选择[Paste Special]。
选择[Microsoft Office Visio Drawing]，点击[OK]。

调整所粘贴图形的大小。

注意

各系列的分辨率如下。

图形窗口的编号根据创建情况而不同。

注意

-	我们不接受有关如何操作Microsoft Visio以及如何用Microsoft Visio绘图的咨询，敬请周知。

2. 如何将创建好的图形转换为包文件

点击Pro-face Converter图标

。

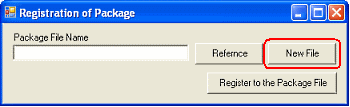

在[Registration of Package]窗口中，点击[New File]。

在[Save As]窗口中，指定[File name]，然后点击[Save]。

在[New File]文件中，指定[Title]，然后点击[OK]。

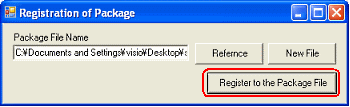

点击[Register to the Package File]按钮，然后点击

图标关闭窗口。

Microsoft Visio数据转换完成。

3. 如何将包文件导入GP-Pro EX

1.	启动GP-Pro EX。

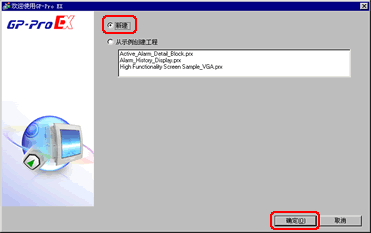

2.	在[欢迎使用GP-Pro EX]窗口中选择[新建]，然后点击[确定]。

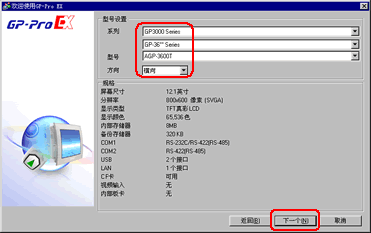

3.	设置[人机界面]的系列和型号。 → 选择[GP3000系列]，[GP-36** 系列]，[AGP-3600T]，[横向]。点击[下一步]。

4.	将显示控制器/PLC设置窗口。点击[新建画面]。

5.	从[查看]菜单中，选择[包列表]。

6.	在[包列表]中，勾选[参考外部包]，点击[参考更改]。

7.	在[外部包参考更改]窗口，点击[浏览]。

8.	在[浏览文件夹]窗口，选择保存包文件的文件夹，然后点击[确定]。

9.	在[外部包参考更改]窗口，确认[外部包参考文件夹]，然后点击[更改]。

10.	在[包列表]窗口，检查是否已添加了包，然后点击[打开]。

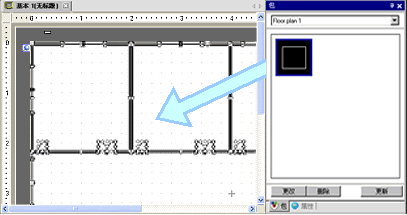

11.	打开[包]窗口。将包拖放到基本画面上。

12.	包的粘贴步骤结束。
