 同时显示来自两台PC的图像。

注意:GP-Pro EX V2.5及以上版本支持。

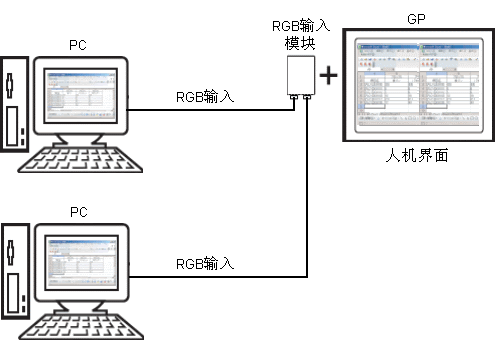

在GP上安装一个RGB输入模块(配件),可在GP上同时显示来自两台PC(仅支持模拟RGB)的图像。也可以将GP当作PC监视器来使用。


注意
* 可安装RGB模块的机型,请参阅GP3000系列RGB输入模块硬件手册


*

设置步骤


1.

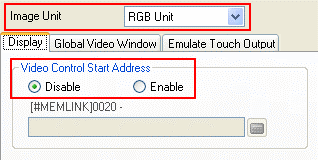

在[System Settings]窗口中选择[Image Unit]。

2.
将[Image Unit]设置为“RGB Unit”,在“Video Control Start Address”下选择“Disable”。




注意
* 如果将[Video Control Start Address]设置为[Enable], 将自动使用自指定控制地址开始的13个字控制视频显示。
有关视频控制的各项设置,请参阅关于视频控制区


3.

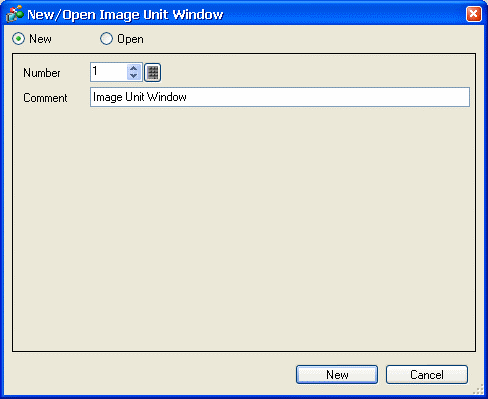

从[Common Settings (R)]菜单中选择[Image Unit Window (U)]或点击,打开下面的对话框。
选择[New],然后指定[Number]和[Comment]。
(例如:Number:“1”,Comment:“Image Unit Window”)



4.

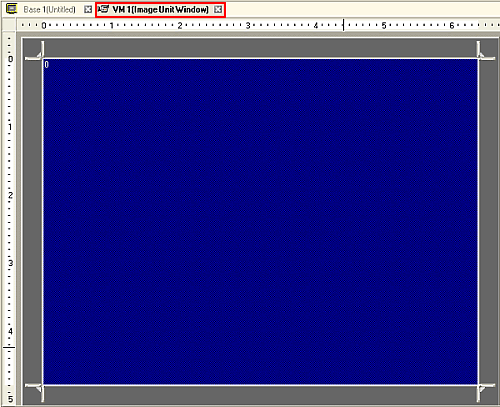

将显示视频画面(VM1)。



5.

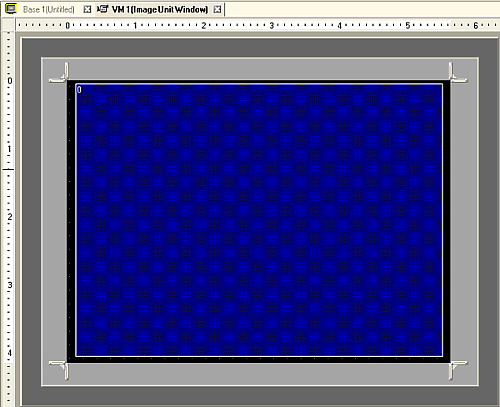

调整视频窗口(Image Unit Window)的大小。
如需使其变小,要先将视频显示区(蓝色部分)变小,然后通过拖动四个角上的图标,减小视频窗口的大小。如需使其变大,需先将视频窗口变大,然后再调整视频显示区的大小。



6.

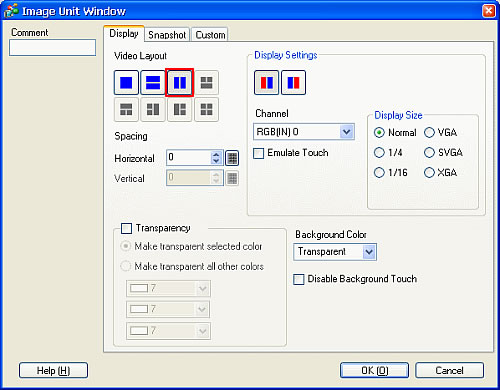

双击视频显示区(蓝色部分),打开下面的对话框。
[Video Layout]选择



7.

设置[Display Size]。
(如果选择[Normal],显示的图像大小将与输入时的大小一致。)


注意
* 如果选择的[Display Size]大于人机界面屏幕或视频显示区(蓝色部分),则无法完整显示视频图像。
此时可以借助[Custom]选项卡上的[Video Display position setting]来指定显示输入图像的哪些部分。如需显示完整图像,应设置一个小于蓝色显示区尺寸的[Display Size]。


8.

点击[OK]完成[Image Unit Window]设置。

9.

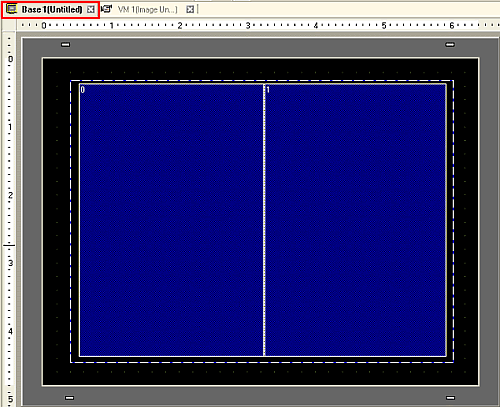

打开基本画面[Base 1]。
从[Parts (P)]菜单中选择[Image Unit Display (V)]或点击,将[Image Unit Display]放置在画面上。



10.

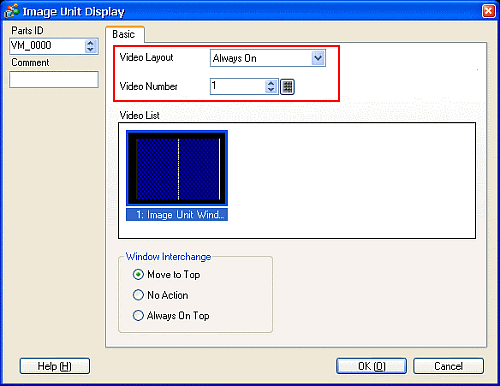

双击画面上放置的[Image Unit Display],显示如下对话框。
将[Video Layout]设置为“Always On”,然后指定[Video Number](例如:1).




点击[OK]完成设置。


注意
* 设置完视频画面后,图标出现在[Image Unit Display]中。点击此图标可显示视频设置画面。该功能对于查看或更改视频设置非常有用。
