更换原电池

简介

备份时钟数据使用超级电容（双层电容器）电源。如果超级电容中的电压低，则在本产品关闭时，时钟数据会丢失^*1。平均备份周期如下:

最初: 约 100 天

5 年后: 约 30 天（在 25 °C [77 °F] 环境温度下使用时）

*1 如果时钟数据丢失，则在启动本产品时，时钟数据错误消息会出现。发生这种情况时，请再次设置时钟。请参阅画面编辑软件手册了解如何设置时钟。

通过连接可选的备份电池（部件号: PFXZCBBT1)进行时钟数据备份，您可以备份 5 年或更长时间的数据（在环境温度 25 °C [77 °F] 下使用时）。但是，电池 5 年后失效，我们建议每 5 年更换一次电池。

注意：

o由于用于时钟备份的电池是锂电池，其性能根据温度而下降。因此，电池的环境温度越高，备份同周期越短。

当超级电容的电压与电池的电压同时下降时，断开电源后时钟数据会丢失。如果在电池连接时时钟数据错误消息显示，则是电池电量不足，需要更换。

危险

电击、爆炸或电弧危险

o在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。

o在安装或拆卸产品之前，从本产品和电源上拔下电源线的插头。

o始终按照指示使用合适的额定电压传感器确认所有电源已关闭。

o装回并固定好系统的所有护盖或元件之后再给产品供电。

o操作本产品时，只使用指定的电压。本产品设计使用 12 到 24 Vdc。在供电之前，务必检查您的装置是直接供电。

如果不遵守这些说明，将会导致死亡或严重伤害。

危险

存在爆炸、火灾或化学危险

o只使用适用于此产品的相同更换电池。

o请勿导致短路。

o请循环利用或妥善处理用过的电池

不遵循上述说明将导致人员伤亡。

注意

数据丢失

o在更换电池前，请给本产品供电 5 分钟或更长时间。

o从你购买本产品之后，每隔五年定期更换电池。

o仅限有资格人员可以更换电池。

不遵循上述说明可能导致设备损坏。

步骤	操作
1	切断本产品的电源。
2	触摸机罩或接地点将身上的静电放掉。
3	将主机模块放在水平表面，使正面朝下。

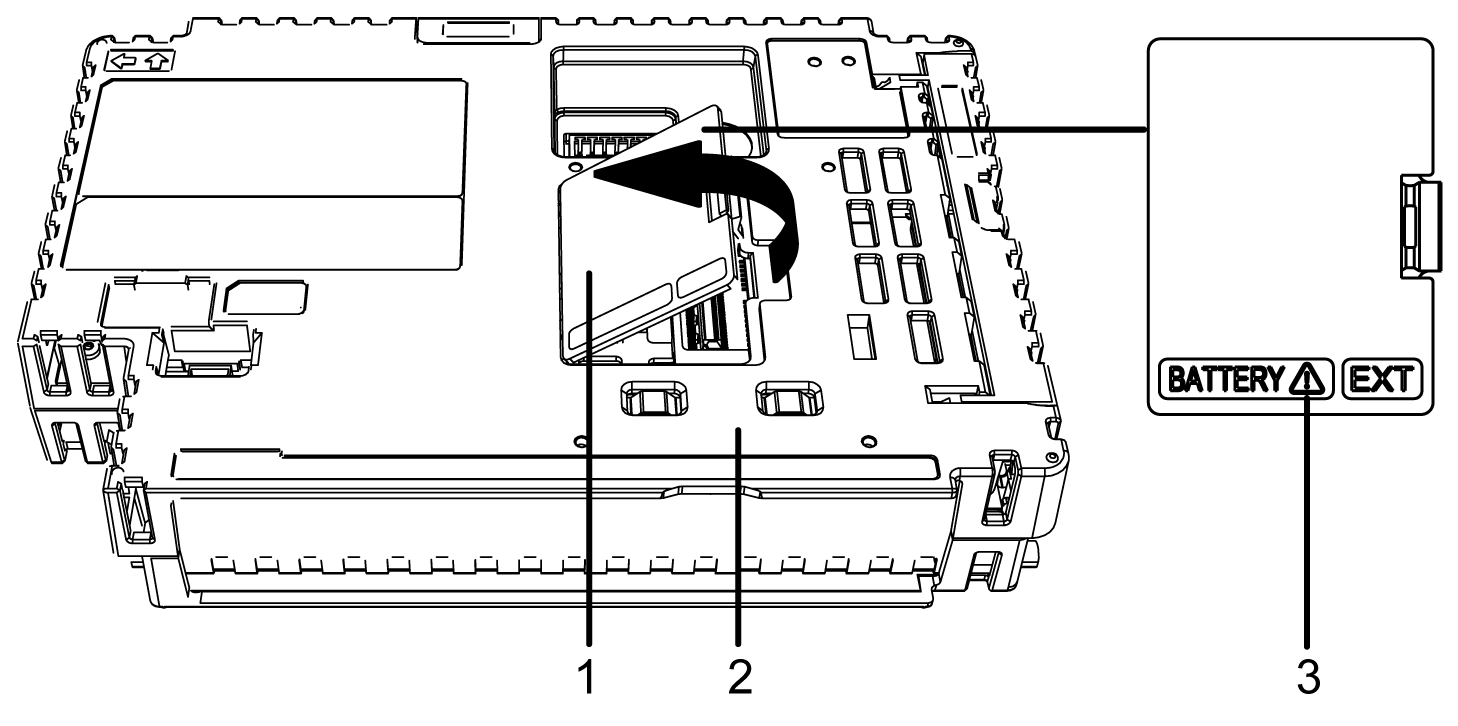

4	打开主机模块上的扩展单元接口盖。 1 扩展单元接口盖 2 主机模块 3 安全警告符号（请参照本主题中所述的安全消息）

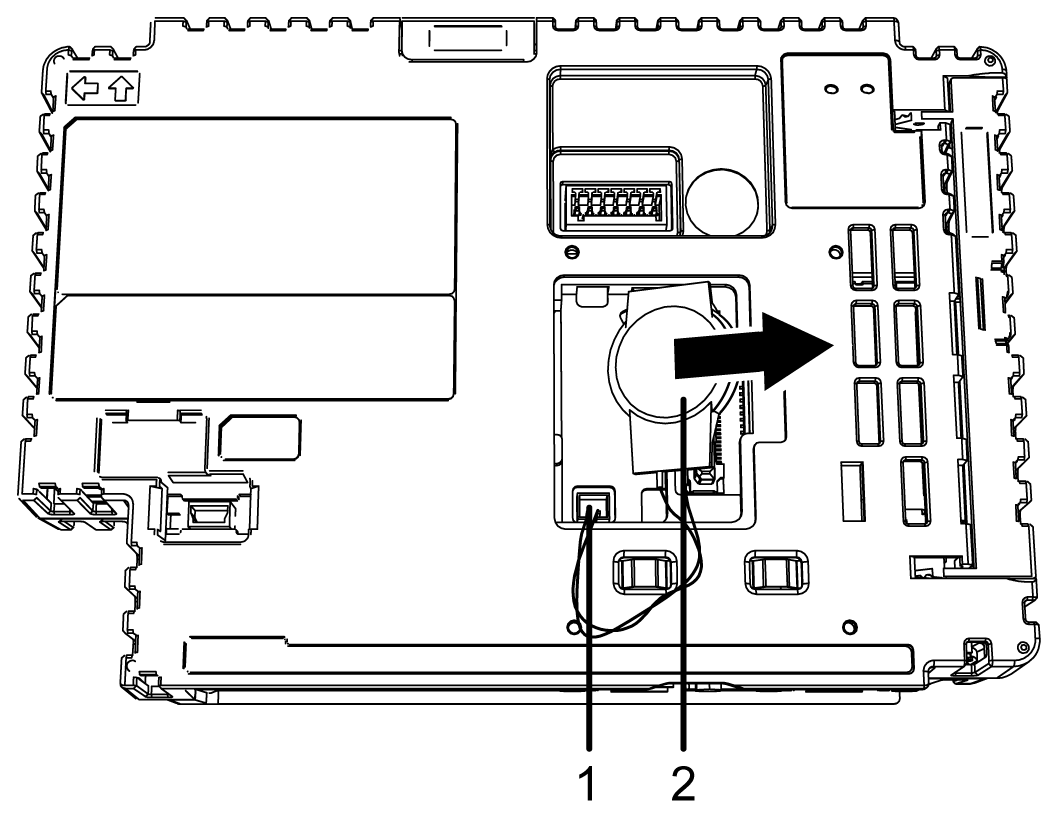

5	如果电池已经安装，请按箭头所示方向滑动电池。从接头上拔下电缆。 1 连接器 2 电池

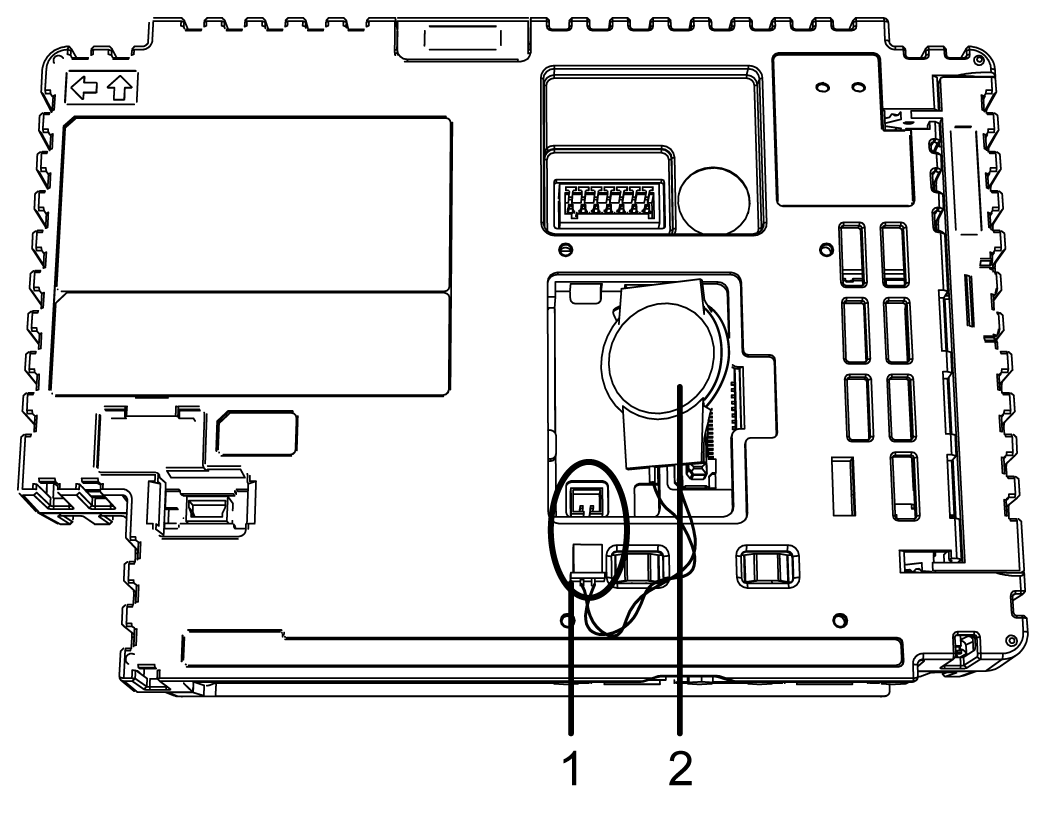

6	完全插入新的电池和接头。电池朝向任意。 1 连接器 2 电池
7	合上扩展单元接口盖。注意：确保电缆完全插入机柜内部。否则，当你关闭接口盖的时候，可能会损坏电缆。
8	重新连接本产品的电源。注意：重新连接到电源后，再次设置时钟。请参阅画面编辑软件手册了解如何设置时钟。
