电击和火灾 |
|
当使用 SG 端子将外部设备连接到本产品时： o确保在设置系统时没有形成接地回路。 o当外部设备为非隔离式时，将 SG 端子连接到远程设备。 o为减少电路损耗，请将 SG 端子接地。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
|

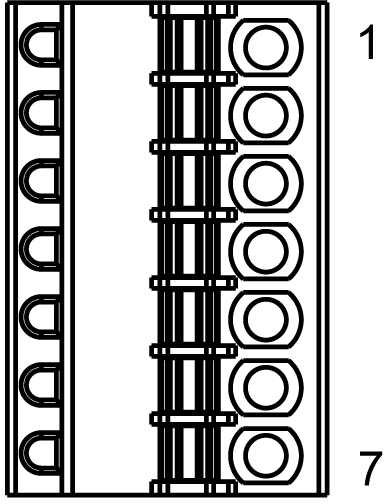

电缆连接端 |
插脚号 |
信号名称 |
方向 |
含义 |
|---|---|---|---|---|
|
|
1 |
LineOut |
输出 |
线路输出 |
|
2 |
LineOut_GND |
输出 |
线路输出接地 |
|
|
3 |
SP+ |
输出 |
扬声器 + |
|
|
4 |
SP- |
输出 |
扬声器 - |
|
|
5 |
NC |
– |
无连接 |
|
|
6 |
ALARM+/BUZZER+ |
输出 |
（可以通过软件改变） |
|
|
7 |
ALARM-/BUZZER- |
输出 |
AUX 接头: Pro-face 的 PFXZCDCNAUX1
输出电路
A 内部电路
B 引脚号 6: ALARM+/BUZZER+
C 引脚号 7: ALARM-/BUZZER-
D 负载
E 外部电源
