M.2.1 调节亮度/对比度

在运行过程中(与控制器/PLC通讯过程中)，可利用亮度/对比度控制条调节人机界面屏幕的亮度和对比度。

亮度/对比度控制步骤

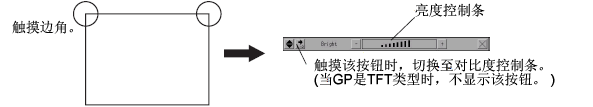

1. 在0.5秒钟的时间内依次触摸屏幕的右上角和左下角，或者左上角和右下角(40像素内)。




   • 使用Win GP时，在5秒钟的时间内依次触摸屏幕的右上角和左下角，或者左上角和右下角(40像素内)。

   • 使用GP-4100系列时，在0.5秒钟的时间内依次触摸屏幕的右上角和左下角，或者左上角和右下角(20像素内)。

2. 触摸亮度/对比度控制条上的[+]/[-]，即可调节亮度水平。



   • 对于使用非TFT彩色LCD的机型，还可以调节对比度。触摸左侧所示的图标，将显示对比度控制条，此时即可调节对比度。

3. 触摸亮度/对比度控制条上的[X]可结束调节。

亮度/对比度控制条显示设置

画面上未显示亮度/对比度控制条时，在离线模式下更改设置。

1. 进入离线模式并触摸项目切换按钮上的[Display Unit]。

2. 触摸[Display Settings]。


3. 选择[Show Brightness / Contrast Control Bar]旁边的[Enable]。

4. 触摸[Exit]，退出离线模式。
