31.5.7.1 标记输入 - 高速计数器(两相设置，LT系列)

使用该功能在两相计数器运行时使用外部输入信号清除当前计数器值。您还可以确认当前计数器值被清除。

您只能为标记输入(外部输入信号)分配X3和X7输入端子。

如何确认标记输入

当在外部输入中检测到标记输入时，系统变量(#L_ExIOCntInExtCtrl)中CH计数器外部输入完成下的两相标记输入的完成标志置ON。

然后，将两相标记输入的完成确认标志置ON，再次检测标记输入。操作位根据您为其分配高速计数器的CH的不同而有所不同。

#L_ExIOCntInExtCtrl

1. [计数器外部输入完成]中的第一个位是输入完成标志。

   a:CH1两相计数器输入标记输入完成
   b:CH3两相计数器输入标记输入完成

2. [确认计数器外部输入完成]中的第一个位是输入完成确认标志。

   a:CH1两相计数器输入标记输入完成已确认
   b:CH3两相计数器输入标记输入完成已确认

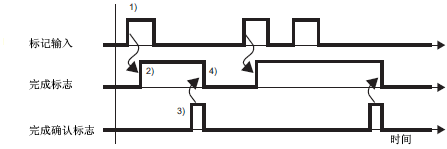

3. 下图为[计数器外部输入完成]和[确认计数器外部输入完成]的时序图。

   1) 当标记输入置ON时，计数值被清除。
   2) 一旦计数值被清除，计数器外部输入的完成标志即置ON。
   3)确认计数器外部输入完成标志为ON并将计数器外部输入完成确认标志置ON。
   4) 当计数器外部输入确认标志被识别为ON时，计数器外部输入完成标志置OFF。
