32.23.3.1 设置操作数时计算步数 - PLSY

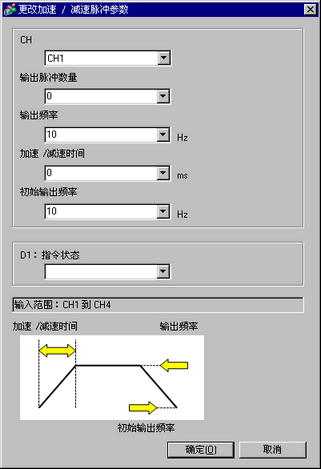

双击PLSY指令，显示如下对话框。在如下对话框中，指定各项设置。

设置

操作数

描述

设置范围

CH

S1

指定映射到加速/减速脉冲表的脉冲输出的通道号。

CH1 - CH4

输出脉冲数量

S2

指定加速/减速脉冲表的脉冲输出的数量。这里指定的值会被保存在 #L_PLS*_NUM 中。

  • 数值
    0至2147483647

  • 变量
    仅整型变量

输出频率

S3

指定加速/减速脉冲表的输出频率(Hz)。这里指定的值被保存在#L_PLS*_LHZ中。

  • 数值
    10至65000

  • 变量
    仅整型变量

加速/减速时间

S4

指定加速/减速脉冲表的加速/减速时间(ms)。这里指定的值被保存在#L_PLS*_ACC中。

  • 数值
    0至65535

  • 变量
    仅整型变量

初始输出频率

S5

指定加速/减速脉冲表的初始输出频率(Hz)。这里指定的值会被保存在 #L_PLS*_SHZ。

  • 数值
    10至65000

  • 变量
    仅整型变量

D1：指令状态

D1

指定用于保存指令执行状态的整型变量。

仅整型变量
