6.4.2 设置步骤 - 位图字体

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

2. 双击数据显示器部件，打开设置对话框。

3. 从[选择形状]中选择数据显示器的形状。

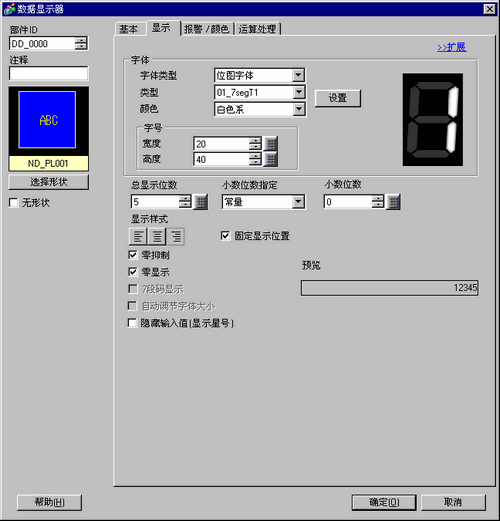

4. 在[显示]选项卡的[字体设置]中的[字体类型]中选择[位图字体]。


5. 选择图像字体的[型号]和[颜色]。
   例如，[仪表]型号和[蓝色]。可以预览所选的型号和颜色。点击[设置]按钮，可以预览所选型号的所有字符，如：数值和符号。

6. 在[字体大小]中输入图像字体的宽度(1到200)和高度(1到400)。
   如需使字体背景透明，请勾选[透明]复选框。



   • 根据所选的型号，可能不能使用透明设置。

7. 根据需要，设置[基本]选项卡及其它，点击[确定]。
   当把数据显示器用作数值显示和数据输入时，在[基本]选项卡中勾选[允许输入]复选框，在[允许输入]选项卡中定义设置。



   • 如果使用图像字体的数据显示器处于输入状态，指针位置的数值和字符不会回格，指针边框将闪烁。 (仅用于不使用弹出键盘的数据显示器)
