如果消息中包含不能显示的字符，则整条消息都不显示。
请将操作历史报警的开关放在报警部件所在的同一画面上。如果将开关放在不同的画面上，调用画面等操作将无效。使用特殊开关时情况相同。

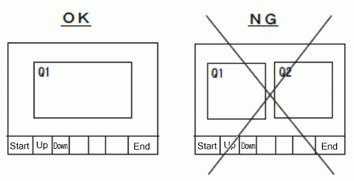

画面上仅放置一个报警部件时，操作历史报警的开关才能正常工作。
为所有历史报警(块1~8)设置的[位地址]和[字地址]的监控位应在256字之内。
可在所有历史报警中注册的报警消息数和拟保存在人机界面中的历史报警记录数取决于人机界面的类型。根据所用的机型，可以通过将[报警类型]设置为[扩展]来扩展报警消息的注册数量和历史报警记录的保存数量。
|
机型 |
[基本]的消息数 |
[扩展]的消息数 |
[基本]的记录数 |
[扩展]的记录数 |
|
IPC系列 |
10000 |
65533 |
10000 |
10000 |
|
GP4000系列 |
2048 *1 |
65533 |
768 |
2048 |
|
其他机型 |
2048 *1 |
32767 |
768 |
768 |
*1 最多可注册2048条报警消息，包括所有历史报警(块1~8)的[位监控]和[字监控]。对于[字监控]，最多可注册768条报警消息。
在以下情况下会清除备份SRAM中的数据：
传输工程(发送工程)
离线模式的[初始化用户内存]
离线模式的[初始化备份SRAM]
触摸历史报警的“清除”开关。
在GP4000系列(除GP-4100系列、GP-4201TM和GP-4301TM)上，根据操作日志的设置，当选择了[备份历史]设置时，可能不能注册或保存最大允许数量的历史报警记录。
在适用于IPC系列的工程文件中，如果选择了[备份历史]，历史报警所占用的备份存储器的大小会因所安装的GP-Pro EX的版本(V3.0以下或V3.0及以上)而不同。如果工程文件用V3.0以下的GP-Pro EX创建，而用V3.0或以上版本的GP-Pro EX打开并传输到IPC系列，则文件大小可能会超出备份存储器(SRAM)的容量。这可能会造成某些功能的错误，因为备份存储器(SRAM)会审查文件的保存优先级。
因此，在传输文件前，请先检查[SRAM信息]([工程]菜单-[信息]-[工程信息])。
20.15 历史报警数据的存储空间要求
关于报警部件，如果存在以下任一情况，则不能用滚动消息的形式显示历史报警。
选择了[多行显示]([基本]选项卡-[消息显示方式])时，不能使用此功能。
为报警部件设置了动画功能。
报警部件被放置在顶层。
报警部件动画在页眉或页脚中。
选择了[调用画面]，且在被调用画面上放置了报警部件动画。
[报警类型]为[扩展]时的限制
支持扩展功能的机型，请参阅1.5 支持的功能
如需在GP3000系列上使用[扩展]设置，请安装GP3000功能扩展存储卡(配件)。请勿在人机界面运行过程中移除GP3000功能扩展存储卡(配件)。
轮询周期可能因工作环境中的负载情况而无法保持设定值。
在实际运行环境中，确认频率超出位和轮询周期，然后相应调整报警监控地址的保持时间。检测频率超出位和轮询周期的方法，请参阅以下内容。20.12.1.2 报警设置(块1) - 位监控
执行[保存累计/计数]时，请务必设置[备份历史]。
如果设置了[备份历史]，则无论报警状态如何，运行[接收工程]或转到离线模式时，都会自动输出累计时间和发生次数的文件。输出文件最多需要4秒。输出文件的过程中不能执行传输或转到离线模式。这些操作要到输出完成后才能执行。
读取报警监控地址时，不能用[保持累计/计数]来输出文件。如果文件输出时刻是[位ON]或[位更改]，在完成读取后，将检查寄存器以确定是否符合输出条件。 如果文件输出时刻是[周期]，则即使在读取过程中，也会执行周期计数，但仅在读取完成之后才输出文件。
在用[保存累计/计数]功能的过程中，不能用报警监控地址进行读取。如果在文件输出过程中达到了轮询周期，则将在文件输出完成之后执行读取。
在将工程传输到人机界面时，如果外部存储器包含累计时间和发生次数的文件，则会自动删除这些文件。将备份文件(*.cml)下载到人面界面时，也会删除这些文件。备份文件通过传输工具的[Memory Loader] - [创建备份文件]选项进行创建。
用Memory Loader上传人机界面数据时，备份文件(*.cml)中不包含累计时间和发生次数的文件。如果要将备份文件(*.cml)下载到另一台人机界面，则必须将外部存储器中累计时间和发生次数的文件转移到其他位置。
人机界面上电时(刚传输完除外)，将读取累计时间和发生次数的文件。如果没有文件，则保存错误状态。
GP-4100系列、GP-4201TM或GP-4301TM使用限制
|
|
|
数据丢失
不遵照上述指示操作可能导致设备损坏。 |
历史数据最多可存储200,000次。
历史报警消息滚动显示。消息部分的显示可能有延迟。
