5.4.1 通用设置 - 时钟更新设置

当使用GP-4100系列时，可以周期性地或在指定时间更新人机界面的时钟。

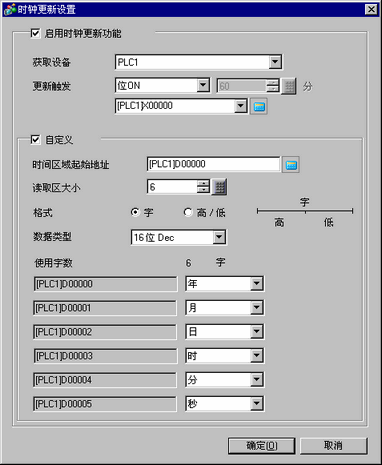

启用时钟更新功能

可以设置读取控制器/PLC时钟和更新人机界面时钟的标准。

根据控制器/PLC的不同，可以设置此项，这样就可以自动从控制器/PLC获取时间数据。对于支持时间获取的控制器/PLC，请参阅以下内容。
5.2.1 设置时间(GP4000系列)

如果使用的控制器/PLC不支持时间获取，请勾选[自定义]复选框，然后选择读取时间数据的地址值。

获取设备

选择用于时钟信息的控制器/PLC。

更新触发

从[频率]、[位ON]或[位OFF]中选择更新时钟的计时。

在1到1440分钟之间指定频率。更新指定频率的时钟。

当位地址打开或关闭时，更新时钟。

  • 当使用[频率]时，更新系统数据区(LS0010)的时钟最大错误为1秒。

  • 当使用[频率]时，根据下列条件更新时钟，定义的频率除外。
    直到时钟更新完成时，人机界面上的部件才会操作。

  • 打开人机界面

  • 从OFFLINE模式进入RUN模式

  • 传输和返回RUN模式后
    (当没有复位人机界面时，如自动传输)

自定义

如果使用的控制器/PLC不支持时间获取，则可以通过读取时间数据的指定地址值来更新时钟。

时间区域起始地址

指定将保存时钟数据的起始地址。

读取区大小

指定字数，存储从1到6的时钟数据。

格式

定义时钟数据是以单字为单元存储的，或者字可以分为高/低单元。

  • 字

在单字单位中，存储年、月、日、小时、分钟和秒。

  • 高/低

在分为高/低的单字单位中，存储年、月、日、小时、分钟和秒。

数据类型

从[16位Dec], [16位BCD], [32位Dec]或[32位BCD]中选择保存时钟数据的数据格式。

  • 当使用[16位Dec]或[16位BCD]和[时间区域起始地址]字段中指定的地址为32位时，顶部16位中没有存储数据。

  • 当使用[32位Dec]或[32位BCD]和[时间区域起始地址]字段中指定的地址为16位时，每个时钟数据可使用2个字。

将使用的字数

根据[读取区大小]，显示用于时钟更新的字数。

字

根据[时间区域起始地址]和[读取区大小]字段，显示地址。

对于每个地址，自己定存储在字、年、月、日、小时、分钟和秒中。选择[无]，不存储地址数据。

  • 当获取秒数据发生错误，而年、月、日、小时和分钟数据正常时，秒钟复位为零。如果获得年、月、日、小时或分钟发生错误，则显示错误消息。

  • 当年、月、日、小时或分钟是无效值时，不会存储该值，而显示错误消息。显示错误消息后，如果下一时钟更新产生了一个有效值，则会清除错误消息。
    有效值如下。
    年：0 - 99
    月：1 - 12
    日：1 - 31 (最高限制具体取决于月的天数)
    小时：0-23
    分钟：0-59
    秒：0 - 59

  • 虽然不会使用该功能更新星期几(存储在 LS2054 中)，但更新日期时，会计算星期几存储区的值。
