10.14.1 设置步骤 - 创建选择列表开关

创建一个位开关使其反转(置ON/OFF)位地址M100，并将画面切换到已注册的画面。

1. 从[部件(P)]菜单中，选择[选择列表(E)]或点击，然后将部件放置在画面上。

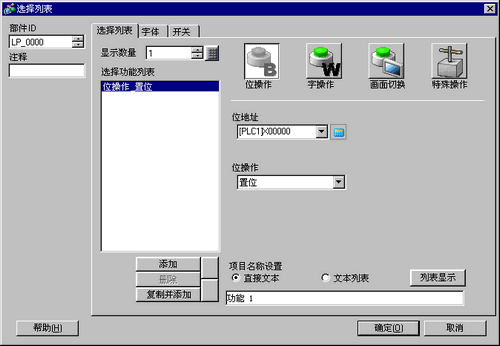

2. 双击放置的选择列表，打开设置对话框。


3. 在[显示数量]中，输入一次显示的项目数。(例如，3)

4. 点击[画面切换]图标，将[画面切换操作]设置为[画面切换]。

5. 在[画面号]字段输入画面号。

6. 在[项目名称设置]中，输入要在列表中显示的名称。(例如，“菜单画面”)

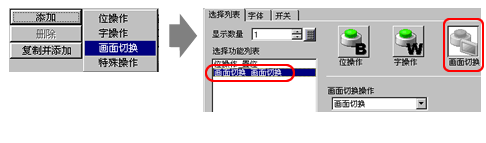

7. 点击[添加]并选择[画面切换]。
   对话框将显示画面切换设置，且在[选择功能列表]中添加了[画面切换]。





   • 在选择功能列表中，选择并右击功能，然后选择[设为默认值(D)]，可使该功能开关显示在列表的顶部。将频繁使用的功能开关置于列表顶部很有用处，因为这样可以省略通过触摸操作从列表中选择的步骤。

8. 在[画面切换操作]下拉列表中选择[画面切换]。

9. 在[画面号]中输入将显示画面的画面号。切换画面功能设置完成。

10. 在[项目名称设置]中，输入要在列表中显示的名称。(例如，“设置画面”)




    • 打开[字体设置]，更改您输入的项目名称的字体类型、大小或颜色。

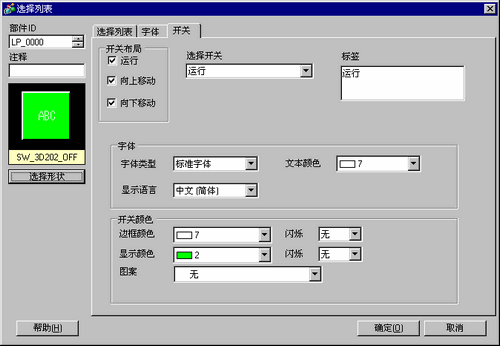

11. 打开[开关]选项卡，选择[运行]、[向上移动]或[向下移动]复选框。
    从[选择开关]列表中选择需要的开关，定义开关的颜色和文本，然后点击[确定]。




    • 根据所选的形状，您可能不能更改颜色。

    • 选择开关后按下[F2]键，您可以直接编辑标签文本。
