10.13.1 设置步骤 - 创建单选开关

创建一个单选开关，它包含一个由3个位地址开关组成的组：M100、M101和 M102。

1. 在[部件(P)]菜单上，指向[开关/指示灯(C)]，选择[位开关(B)]或点击，在画面上放置一个开关。

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 指定一个[位地址](M100)，当触摸开关时将操作该地址。

5. 从[位操作]中选择[置位]。

6. 点击[扩展]。


7. 在[组功能]中选择[组]并设置[组号]。

8. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定(O)]。将M100置ON的开关设置完成。



   • 根据所选的形状，您可能不能更改颜色。

   • 选择开关后按下[F2]键，您可以直接编辑标签文本。如果选择了[文本列表]，则可以更改要显示的文本列表。

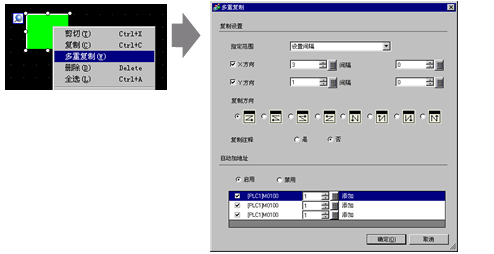

9. 选择已创建的开关，右键点击并选择 [ 多重复制 (W)]。
   当弹出[多重复制]对话框时，选择[输入范围]中的[设置间隔]并设置[X方向] = 3和[Y方向] = 1。将[自动加地址]设置为[启用]，并确认增量设置为1。该值用来从M100的原始地址增加地址。点击[确定(O)]。





   • 有关多重复制的更多信息，请参阅8.2.6 多重复制。

   用同一组编号中的三个连续位地址完成单选开关





   • 如果不用复制方法而将三个开关组合在一起，则请为所有开关设置相同的[组号]。

   • 在不使用[多重复制]的情况下，您可以用[复制]和[粘贴]放置同一开关。

   • 对于[多重复制]，根据[指定地址]和[地址增量]的设置，您可以创建地址自动增加的开关副本，但如果将不连续的地址放在一个组中，则需要更改第二个和第三个开关的[位地址]。
