3.2 新建工程 - 启动/创建画面/保存/退出

本节介绍从启动GP-Pro EX到创建、保存和编辑工程文件的工作流程。

启动

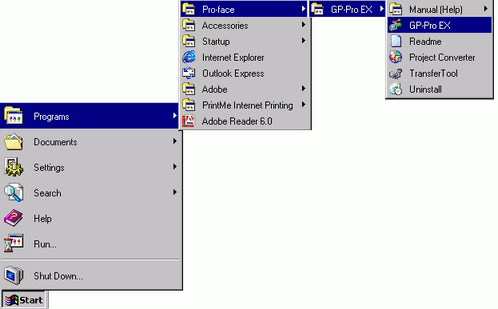

双击桌面上的快捷图标或从[开始]菜单中指向[所有程序(P)]，然后[Pro-face]，选择[GP-Pro EX*.**]。星号**表示版本号。

启动GP-Pro EX后，弹出以下对话框。
从下次启动GP-Pro EX开始，每次启动GP-Pro EX都可查检软件更新信息。勾选[在程序启动时检查更新]复选框，然后点击[确定]。
如果只想在需要时检查更新，请取消勾选复选框，然后点击[确定]。

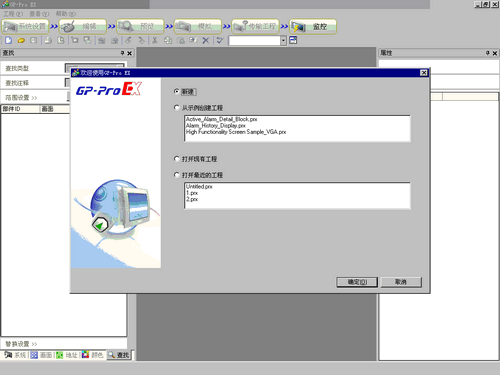

将显示[欢迎使用GP-Pro EX]对话框。选择[新建]并点击[确定(O)]。

要创建新工程，从[工程(F)]菜单中选择[新建(N)]。您也可以点击来创建新工程。将显示[欢迎使用GP-Pro EX]对话框。
您可以用保存在[Sample]文件夹中的示例工程为基础来创建工程文件。在欢迎对话框中，选择[从示例创建工程]。该工程是只读的。使用[工程(F)]菜单的[另存为(A)]命令保存文件。

在下一画面中，从[系列]中选择[GP3000 Series]，然后选择[系列]、[型号]和[方向]。然后点击[下一步]。
1.4 支持的型号列表

[规格]显示所选人机界面机型的详细规格。
如果您选择了[GP2000 Series]，GP-Pro EX退出，GP-PRO/PBIII for Windows启动。如果未安装，则不会启动GP-PRO/PBIII。
如果选择的是[IPC Series (PC/AT)]，则无需设置[方向]。在[屏幕大小]中指定显示器尺寸。

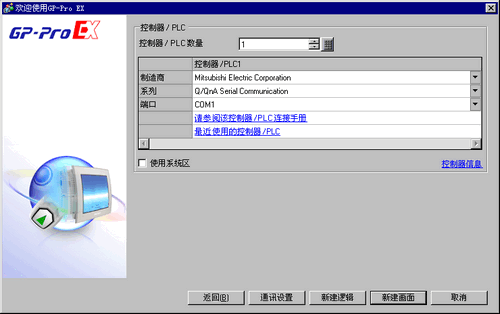

将弹出如下对话框。选择[制造商]、[系列]和[端口]，然后点击[通讯设置]。

要在不配置控制器/PLC系列的通讯设置的情况下创建画面，请点击[新建画面]。画面编辑器将显示[基本 1]。
要创建逻辑程序，请点击[新建逻辑]来显示逻辑编辑器[MAIN]。
第30章逻辑编程
如果勾选[使用系统区]复选框，则可以在控制器/PLC上设置人机界面内部系统数据区。
5.3.6 [系统设置] - [主机] - [系统区]设置指南

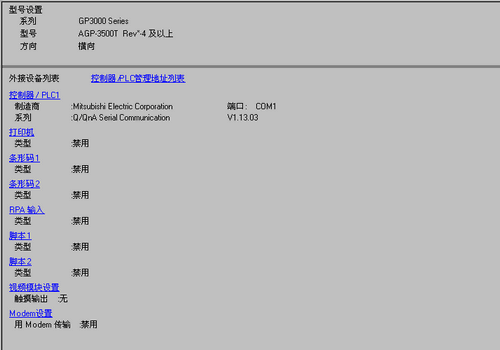

当[欢迎使用GP Pro-EX]对话框关闭时，[外接设备列表]显示在主窗口中。点击[控制器/PLC1]。

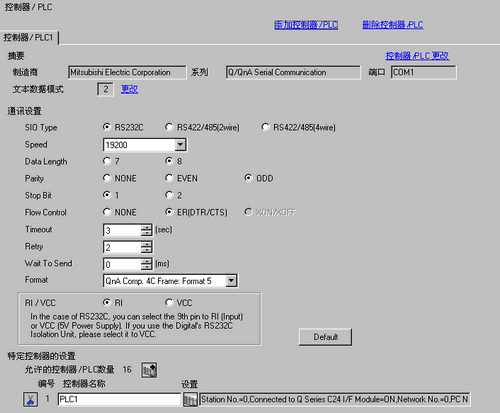

当显示[控制器/PLC]时，指定通讯设置。

[通讯设置]详情根据控制器/PLC系列的不同而不同。有关控制器/PLC,请参阅“GP-Pro EX PLC/控制器连接手册”。
建议保留[Timeout]、[Retry]和[Wait to Send]的默认设置。

创建/保存

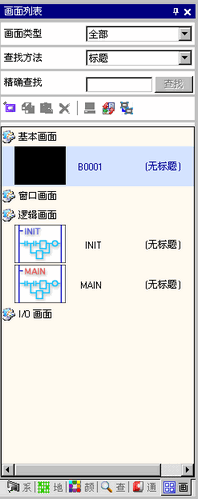

打开画面列表窗口，双击基本画面。

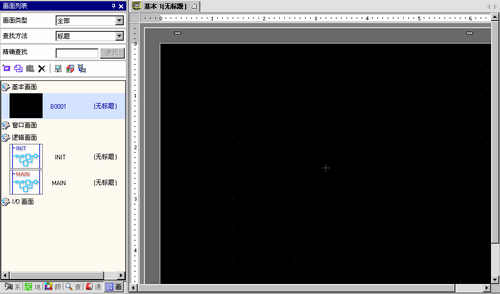

[基本画面]显示如下。

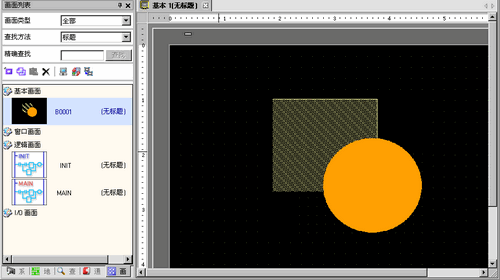

创建一个画面。

添加新画面。

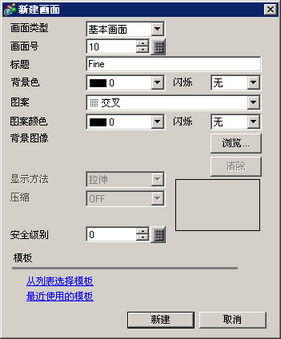

从[画面(S)]菜单中选择[新建画面(N)]或点击。然后将显示[新建画面]对话框。选择[画面类型]，指定[画面]和[标题]并点击[新建]。

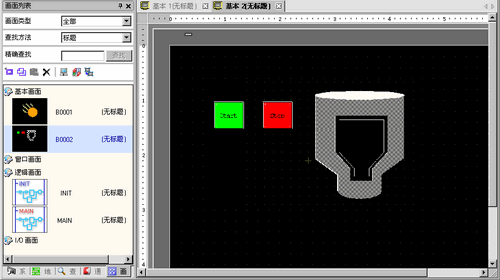

将显示[基本2]。

即使在绘制模式下，您也可以通过点击状态工具栏上的[预览]图标来检查画面的显示状态。(通过使用人机界面的彩色设置来显示颜色)。您只能预览基本画面和窗口画面。
在[查看(V)]菜单中指向[工作区(W)]并选择[属性(P)]来查看一些简单操作(如，显示或隐藏窗口部件、更改开关指示灯的状态、在数据显示器中显示值)。

您可以通过从[画面捕捉(C)]菜单中选择[导出到文件(F)]，将显示的预览画面保存为JPEG文件。
在确认显示后，点击状态工具栏上的[编辑]图标，返回到画面编辑器。

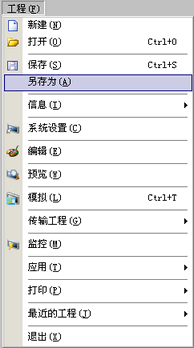

从[工程(F)]菜单中选择[另存为(A)]。

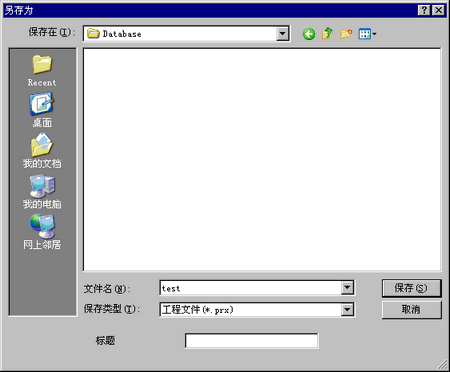

将显示[另存为]对话框。定义文件保存位置和文件名并点击[保存(S)]。

结束

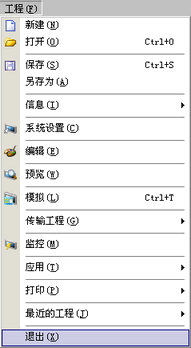

要关闭工程，从[工程(F)]菜单中选择[退出(X)]或点击右上角的图标。

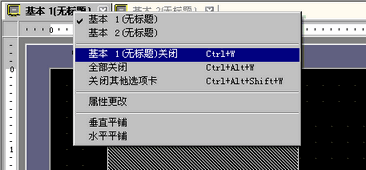

要关闭画面，在画面选项卡的右边点击，或右击该选项卡，从菜单中选择[(画面号)关闭]。您也可以用快捷键关闭画面。

关闭该工程时，将保存选项卡的显示状态。下一次打开该工程时，选项卡的显示状态会与退出时一样。
如果您更改了一个工程文件且试图在不保存的情况下退出程序，将显示[确认工程文件保存]对话框。

如果您点击[是(Y)]，将在当前状态保存并关闭工程。
如果您点击了[否(N)]，将在不保存修改的情况下关闭工程。
如果您点击[取消]，工程返回到操作前的状态，不会关闭。
