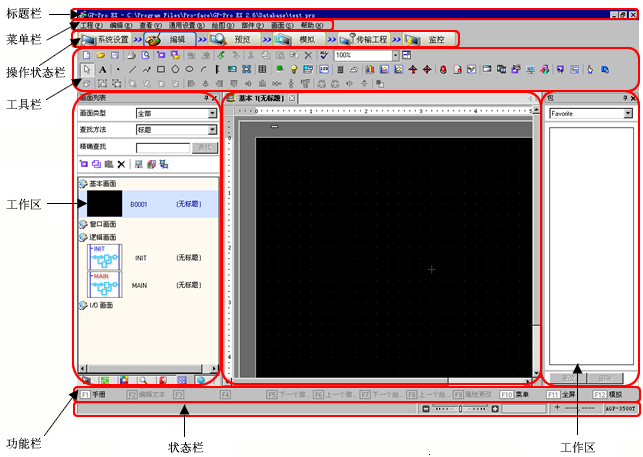

标题栏
显示工程文件名称或画面标题。
菜单栏
显示GP-Pro EX操作菜单。可用菜单会根据正在编辑的内容而变化。
工程
工程的[新建]、[保存]和其他命令，适用于整个工程的操作和设置。
3.7.1 新建工程3.7.2 [属性]设置指南3.7.4 [应用]设置指南
编辑
编辑区使用的工具。8.2.1 编辑工具简介
查看
设置GP-Pro EX的显示选项。3.7.5 [首选项]设置指南
通用设置
列出通用设置。5.4 通用设置[设置指南]
绘图
列出绘图工具。
部件
列出部件工具。
画面
用于新建画面或查看画面信息。3.7.6 [画面]设置指南
帮助
用于查看GP-Pro EX的版本、检查更新和打开手册。
操作状态栏
从[系统设置]、[编辑]、[预览]、[模拟]、[传输工程]或[监控]中选择，以查看相关的操作画面。
系统设置
显示系统设置。5.3 [系统设置]指南
编辑
在工作区中显示画面编辑器。您可以绘制图形并定义通用设置。
预览
显示预览画面。可以在此确认画面的显示状态。您可以将预览画面复制到剪贴板或将它们保存为JPEG文件。
模拟
启动模拟。在传输工程文件前您可以查看操作而无需连接到PLC。
传输工程
传输工具启动。34.11.1 [传输]设置指南
监控
当人机界面连接到PC时，您可以从PC上查看人机界面上的逻辑程序的运行及状态。30.11 在PC上监控逻辑程序(在线监控)
工具栏
显示命令图标，如部件、绘图或编辑。用鼠标点击其中的一个图标来执行操作。
您可以显示或隐藏工具栏。从[查看(V)]菜单中选择[工具栏(T)]。此外，您可以拖曳工具栏，将其放在画面的左边、右边、顶部或底部。列出的是工具栏中的如下部分。
您可以根据使用频率定制工具栏。
在[查看(V)]菜单上指向[首选设置(O)]，选择[工具栏]并点击[工具栏设置]。将显示工具栏设置窗口。它允许您添加和删除图标。此外，也可以右击工具栏上的图标来显示工具栏设置窗口。
标准
编辑
查看
绘图
部件
指令
包
通用设置
编辑区平铺
部件状态切换
工作区
显示一个关联窗口。
您可以将窗口拖放到以下一个方向图标，以更改窗口的位置。
图标上的上下左右箭头
在编辑区上、下、左、右侧显示的箭头
您可以重叠或设置窗口的标记显示，也可以通过切换使用选项卡安置重叠和显示。
点击
最小化窗口显示。
系统设置/地址设置/通用设置/画面列表/查找
显示[系统设置]、[地址设置]、[通用设置]、[画面列表]以及[查找]窗口。
系统设置
地址设置
通用设置窗口
画面列表
查找
属性
显示所选部件或画面的属性来确认或编辑属性。3.7.3.5 属性
该窗口在您首次启动人机界面时显示。
该窗口列出部件的形状。它允许您选择、拖放和放置您想在画面上使用的形状。3.7.3.9 部件工具箱
包
列出在[包列表]下注册的包中的图片。3.7.3.10 包
颜色
显示所选人机界面型号上可用的调色板。当您将所选的颜色拖放到部件的颜色属性上时，即可更改部件的颜色。
画面数据列表窗口
显示画面上的图形和部件列表。3.7.3.6 画面数据列表窗口
注释列表
观察列表
错误检查
显示在已创建画面上发现的错误。您可以通过点击窗口中的图标来执行错误检查。3.7.5.4 首选项 - 错误检查
PID监控
编辑区
这是用来编辑画面的区域。编辑区显示基本画面、窗口画面、或各种功能的[通用设置]及设置画面的注册。
您可以使用[查看(V)]菜单的[编辑区(B)]选项来更改画面编辑器的显示方式。您可以使用[查看(V)]菜单的[缩放(Z)]或[语言切换(L)]命令来更改基本或窗口画面显示。
状态栏
状态栏信息从左到右显示以下内容。
选定部件的信息
显示导航
显示导航中画面最上层的部件
编辑区中的鼠标坐标
人机界面型号名称
选定部件的信息
从左侧开始按以下顺序显示选定部件的信息。
部件名称，部件ID，(左 X坐标, 上 Y坐标)-(右 X坐标, 下 Y坐标)，[部件宽度×高度]
显示导航
在画面编辑器上显示和隐藏部件。
在显示导航上，点击
，从最上层部件(最后绘制的部件)开始隐藏画面上的部件。
点击
，按隐藏部件的逆序重新显示部件。
在[画面数据列表]窗口中会以灰色显示那些用[显示导航]隐藏的部件。选择列表中灰色的部件进行显示。
在显示导航上，可以左右拖曳图标
来显示隐藏部件。
显示导航中画面最上层部件
在显示导航中显示画面最上层部件的名称。
编辑区中的鼠标坐标
显示画面编辑器上鼠标的位置(X/Y坐标)。画面的左上角为(0, 0)。
人机界面型号名称
显示工程中设置的人机界面的型号名称。
该窗口显示放大的光标处的图片。
从[查看(V)]菜单中选择[缩放框]来显示/隐藏画面或更改放大百分比。
右击缩放框窗口，弹出一个菜单。使用这些菜单命令，您可以隐藏该窗口，更改缩放框的缩放等级。
功能栏
列出分配给功能键的操作。点击功能栏，直接触发相关操作。3.7.5.3 首选项 - 功能条
