33.2.1 设置步骤 - 在PC上检查人机界面操作

1. 打开您想模拟的工程文件。从[工程(F)]菜单中选择[模拟(L)] 。



   • 也可以使用键盘快捷键Ctrl+T来开始模拟。

   • 您也可以点击状态栏中的来开始模拟。

2. 将显示[GP-Pro EX模拟]画面。您可以通过画面上方的[GP-Pro EX模拟]检查正在编辑的工程文件的运行状态。




   • 当您编辑工程，然后再次运行模拟时，不需要先关闭[GP-Pro EX模拟]。运行不同的工程文件模拟时，处理方式相同。
     编辑或打开在其上运行模拟的工程文件后，使用下列一个内容更新[GP-Pro EX模拟]的内容。

   • 从[工程(F)]菜单中选择[模拟(L)]

   • 按下[Ctrl]+[T]

   • 按下[F12]

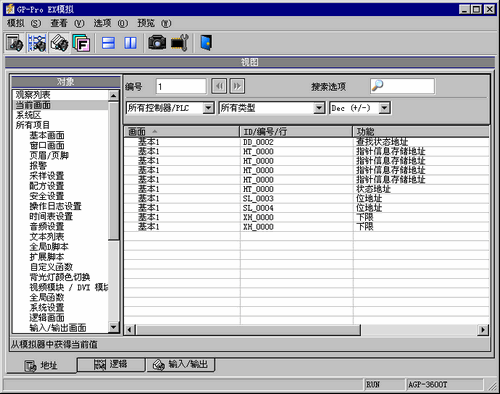

3. [地址]视图显示一个列表，可在其中编辑用于模拟的虚拟控制器/PLC地址的当前值。从[对象]中选择一个您想查看的项目。(例如，基本画面)




   • 如果[地址]视图未显示，可选择[查看(V)]，然后从[预览]菜单中选择[地址(D)]，或点击。

   • 如果[输入/输出]视图或[逻辑]视图显示在地址视图的上面，点击[地址]选项卡，使[地址]视图显示在最上面。

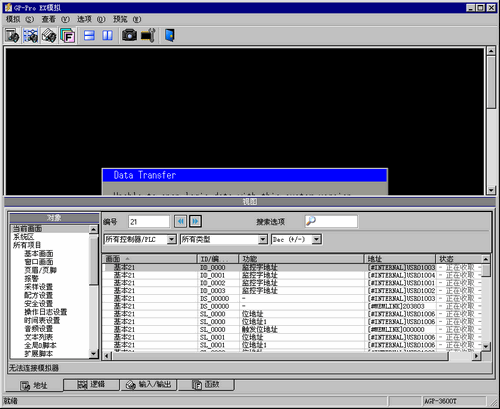

4. 在[地址]视图的[编号]中设置画面号以切换地址显示画面。
   (例如： 10)

5. 如需切换位地址的ON或OFF状态，请点击状态字段中的图标。如需在[地址视图]中更改字地址的值，请选择状态字段中的值并进行更改。

6. 从[模拟(S)]菜单中选择[退出(X)]，或点击 退出模拟功能。[GP-Pro EX模拟]和[地址]视图将关闭。



   • 模拟结束后，SRAM备份文件被删除。要保存PLC寄存器值的备份，可从[选项(O)]菜单中选择[存储器设置(M)]或点击。如果您在[设备存储器设置]对话框中选择[备份PLC地址]复选框，当再次打开同一文件时，可以读取同一地址的数据。
