要使用辅助线，必须将[显示方法]设置为[显示标尺]。

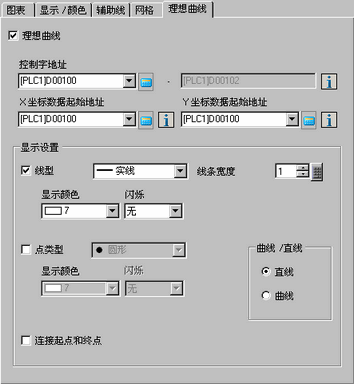

理想曲线
设置为标准数据。
控制字地址
设置地址，用于控制显示和清除标准显示。
可以设置为PLC地址或人机界面内部寄存器地址。
使用从指定地址开始的3个连续字。
[控制]、[状态]和[坐标数]均固定为16位Bin格式。
对于32位寄存器，请使用低16位。高16位请输入[0]。
控制
此地址的位0和位1控制何时显示和清除标准显示。
当位0为ON(在地址中保存“1”)时，将显示标准数据。
当位1为ON(在地址中保存“2”)时，将清除标准显示。
当位0和位1为ON(在地址中保存“3”)时，将暂时清除标准显示，然后再次显示。
当数据数为零时，操作如下。
当控制地址的位0为ON且位1为OFF时
标准显示保持不变。
当控制地址的位0和位1均为ON时
标准显示被清除，不显示任何图表。

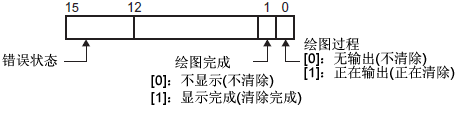

状态
此地址保存绘制标准化图表的处理状态。
在标准显示中，在清除图表的过程中，状态地址的位0置ON。
在标准显示中，图表清除完成后，状态地址的位1置ON，位0置OFF。
确认状态地址的位1为ON，并将控制地址的位0置OFF。
将控制地址的位0置OFF的同时，也会将状态地址的位1置OFF。
错误状态以如下错误代码表示。
错误代码
|
位12至15 |
描述 |
简介 |
|
0000 |
成功完成 |
传输成功完成。 |
|
0001 |
坐标数为0。 |
当坐标数为0时。 |
|
0010 |
显示范围错误 |
显示标尺时用地址来设置显示范围，上限和下限值是0，或下限值大于上限值。 |
|
0011 |
通讯故障 |
获取坐标时发生通讯(超时)错误。 |
|
0100 |
保留 |
— |
|
: |
|
|
|
1111 |
保留 |
— |
坐标数
设置将在图表中显示的数据量。最多可以设置512个坐标。

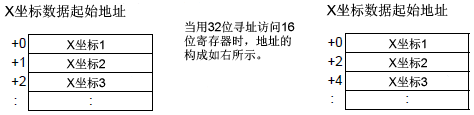

X坐标数据起始地址
设置保存X坐标数据的地址区的起始地址。
点击
图标来显示所使用地址的结构。

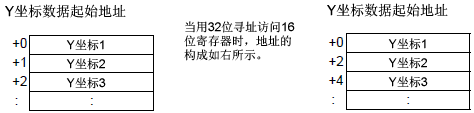

Y坐标数据起始地址
设置保存Y坐标数据的地址区的起始地址。
点击图标来显示所使用地址的结构。
显示
线型
将标准数据设置为线条。
当勾选时，从5种图案中选择线条类型：
如果图表画面是16像素或更少，实线以外的任何图案都可能不能获得正确显示。
线条宽度
在1至2中设置线条宽度。
显示颜色
设置线条颜色。
背景色
如果您选择了一种非实线线型，设置线条的背景色。
像素大小
将标准数据设置为点。
勾选时，从如下7种图案中选择点类型：
、
、
、
、
、
、
点大小固定为5像素。
显示颜色
设置点的颜色。
圆形
指定当数据值超出显示范围的指定值时，是否在显示范围内弯曲线条。
当选择了[曲线]时，将以预定的上限值显示超出显示范围的值。如果X和Y值均超出显示范围，将显示两个上限值的交点。
如果选择[直线]，则不显示超出显示范围的值。
当显示图表时，如果超出了16位显示范围，无论曲线设置如何，该图表都将被弯曲。
连接起点和终点
指定是否连接标准数据的起点和终点，使其成为一条闭合曲线。
闪烁
选择闪烁及闪烁速度。您可以为[显示颜色]、[背景色]和[图表区颜色]选择不同的闪烁设置。
根据在[系统设置]-[主机]-[显示设置]选项卡上设置的[颜色]，有些情况能设置闪烁，有些情况不能设置闪烁。
