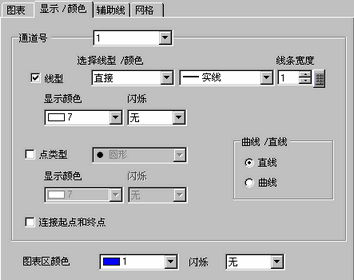

19.16.3 XY块显示散点图-显示/颜色

线型

指定是否在图表上绘制线条。

当勾选时，将线条设置为以下类型中的一种。

• 直接

• 线型
  从以下5种图案中选择线型。


• 线条宽度
  在1至2中设置线条宽度。

• 显示颜色
  设置线条颜色。

• 背景色
  如果您选择了一种非实线线型，设置线条的背景色。

• 地址

• 显示颜色/背景色/线型/线条宽度
  设置指定显示颜色/背景色和线型/线条宽度的起始地址。
  指定线型/线条宽度的地址是连续地址中的末地址。

点击图标来显示所使用地址的结构。

• 线型
  从以下5种图案中选择线型。


• 线条宽度
  在1至2中设置线条宽度。

有关显示颜色/背景色的信息，请参阅“色码表”。

8.16 色码表

像素大小

指定是否在图表上显示点。

勾选时，从如下7种图案中选择点类型：、、、、、、点大小固定为5像素。

显示颜色

设置点的颜色。

圆形

指定当数据值超出显示范围的指定值时，是否在显示范围内弯曲线条。

当选择了[曲线]时，将以预定的上限值显示超出显示范围的值。如果X和Y值均超出显示范围，将显示两个上限值的交点。

如果选择[直线]，则不显示超出显示范围的值。

连接起点和终点

指定是否连接图表的起点和终点，使其成为一条闭合曲线。
