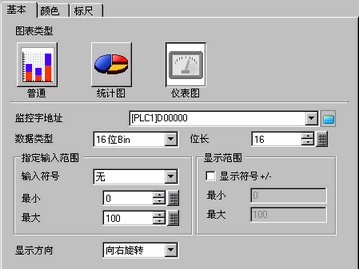

监控字地址
图表中显示保存在该字地址中的数据。
数据类型
从[16位Bin]、[16位BCD]、[32位Bin]、[32位BCD]或[32位浮点]中选择图表显示数据类型。
位长
如果[数据类型]是[16位Bin]，在1至16中设置数据的启用位长。
指定输入范围
符号+/-
设置图表显示数据是否可以处理负数数据。只有当[数据类型]是[16位Bin]或[32位Bin]时才能设置此项。
无
仅处理正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
最小/最大
选择图表显示数据的输入范围。每个[数据类型]和[输入符号]都有不同的大小范围。
|
数据类型 |
符号+/- |
范围 |
|
16位Bin |
无 |
0至65535 |
|
2的补码 |
-32768至32767 | |
|
MSB符号 |
-32767至32767 | |
|
32位Bin |
无 |
0至4294967295 |
|
2的补码 |
-2147483648至2147483647 | |
|
MSB符号 |
-2147483647至2147483647 | |
|
16位BCD |
— |
0至9999 |
|
32位BCD |
— |
0至99999999 |
|
32位浮点 |
— |
-9.9e16 到9.9e16 |
字地址数据经过转换，与输入范围对应，并在图表上显示为1到1000之间的一个数值。
显示范围

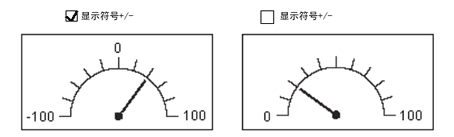

显示符号+/-
设置显示负数。只有当[数据类型]是[16位Bin]、[32位Bin]或[32位浮点]时才能设置此项。
最小/最大
表示显示范围的最小和最大值。如果设置了[显示符号+/-]，最小值显示为“-100”。如果未设置，最小值为“0”。最大值固定为“100”。
显示方向
从[向右旋转]或[向左旋转]中选择图表的显示方向。
