或
，将直线/折线放置在画面上。如果您双击已放置的[直线]或[折线]，将显示如下对话框。拖曳鼠标，从起点到终点画一条直线。对于折线，点击指定起点、折点和终点，右击结束。

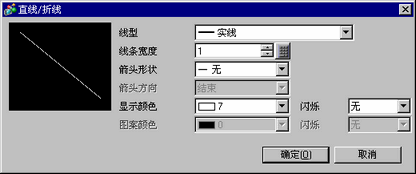

从[绘图(D)]菜单中，选择[直线(L)]或[折线(U)]，或点击或，将直线/折线放置在画面上。如果您双击已放置的[直线]或[折线]，将显示如下对话框。
如果在画线时按住[Shift]键，则可以画水平线和垂直线。
如果在画线时按下[Ctrl]键，则可以画一条从中心延伸的直线。如果画线时同时按下[Ctrl]和[Shift]键，则可以画一条从中心延伸的水平线或垂直线。
如需对画好的直线和折线进行编辑，请点击所选直线，显示黄色句柄。您可以拖曳直线来改变其形状。
对于折线，您可以像写字那样，点击鼠标左键，以拖曳的方式进行绘制。
线型
从[实线]、[虚线]、[短划线]、[点划线]或[2点划线]中选择线型。
线条宽度
从1至9点设置线条的宽度。
如果在[线型]中选择了非[实线]线型，线条宽度的设置范围为1至2点。
箭头形状
从
、
、
、
或
中选择箭头形状。
显示颜色
设置线条颜色。
图案颜色
选择图案颜色。只有在[线型]中选择了非[实线]线型时，才可以使用该功能。
闪烁
选择闪烁及闪烁速度。您可以为部件的[显示颜色]和[图案颜色]选择不同的闪烁设置。
根据人机界面和[显示设置]选项卡的[显示设置]区，有些情况能设置闪烁，有些情况不能设置闪烁。
8.3.1 设置颜色
