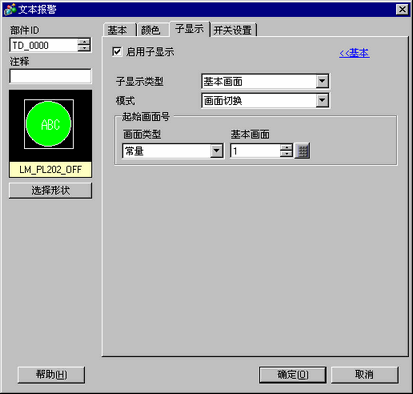

配置设置，将基本画面或窗口画面切换为子画面，或使用图片显示器或消息显示器在基本画面或窗口画面上显示子画面。
启用子显示
选择是否使用子显示。
子显示类型
选择子显示类型。
基本画面
将显示切换为其他画面，或在基本画面上显示图片或文本。
窗口画面
在窗口中显示子画面。将窗口切换到另外一个窗口，或在该窗口中显示图片或文本。
模式
选择子显示模式类型。
当为[子显示}选择[基本画面]时
画面切换
切换基本画面来显示子画面。
图片显示切换
使用图片显示器来显示子画面。
文本显示切换
使用消息显示器来显示子画面。
当为[子显示]选择[窗口画面]时
窗口切换
切换窗口画面来显示子画面。
图片显示切换
使用窗口画面上的图片显示器来显示子显示。
文本显示切换
使用窗口画面上的消息显示器来显示子画面。
[基本画面]-[画面切换]
该设置将整个画面切换到另外一个画面。它的工作原理同普通的画面切换一样。
开始画面号
设置显示子画面的基本画面起始编号。从[常量]或[地址]中选择指定画面编号的方法。
常量
分配一个设定常量作为基本画面起始编号。设置范围在1至9999之间。
地址
选择一个保存基本画面起始编号的字地址。
[基本画面]-[切换图片显示]
在图片显示器中显示一幅与报警消息相对应的图片，该图片显示器与文本报警部件位于同一画面上。
开始画面号
从[常量]或[地址]中选择指定画面编号的方法。
常量
指定一个设置常量用于图片显示器的画面的起始编号。设置范围在1至9999之间。
地址
选择一个字地址，保存用于图片显示器的画面的起始编号。
图片显示字地址
设置一个字地址，保存图片显示器中显示的画面的画面号。
设置同图片显示器的[字地址]一样的地址，该图片显示器与文本报警部件位于同一画面上。
当选择了[状态显示]时，在[画面类型]中选择[基本画面]，在[指定画面]选择[地址]，在[数据类型]选择[Bin]。
[基本画面]-[文本显示切换]
在消息显示器中显示一个与报警消息相对应的文本，该文本显示器与文本报警部件位于同一画面上。
开始画面号
从[常量]或[地址]中选择指定文本编号的方法。
常量
分配一个设定常量作为文本的显示起始编号。设置范围在1至8999之间。
地址
选择一个保存文本起始编号的字地址。
文本显示器字地址
设置一个字地址，保存消息显示器中显示的文本的文本文件编号。
设置同消息显示器[文本文件编号字地址]一样的地址，该消息显示器与文本报警部件位于同一画面上。
将消息显示器[文本显示]的[指定文本文件编号]设置为[地址]，将[数据类型]设置为[Bin]。
[窗口画面]-[窗口切换]
显示与报警消息相对应的窗口画面。
开始画面号
从[常量]或[地址]中选择指定窗口画面的方法。
常量
指定一个设置常量作为子显示使用的窗口画面的起始编号。设置范围在1至2000之间。
地址
选择一个字地址，保存子显示窗口画面的起始编号。
窗口设置
配置窗口设置。
局部/全局
子显示使用全局窗口，请参阅12.6.1 设置步骤-切换在所有画面上的窗口。在[系统设置]窗口中选择[主机]。在[模式]选项卡上，将[全局窗口操作]设置为[间接]，将[数据类型]设置为[Bin]。使用LS16显示或清除窗口。
窗口控制地址
如果子显示使用局部窗口，请指定用于控制窗口显示的地址。将使用从指定地址开始的四个连续字。
设置同窗口部件的[窗口控制地址]一样的地址，该窗口部件和文本报警部件位于同一画面。
将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。
[窗口画面]-[切换图片显示]
在位于窗口画面上的图片显示器中显示一幅与报警消息相对应的图片。
开始画面号
设置基本画面起始编号，在窗口画面上为图片显示器显示子画面。从[常量]或[地址]中选择指定画面编号的方法。
常量
指定一个设置常量用于图片显示器的画面的起始编号。设置范围在1至9999之间。
地址
选择一个字地址，保存用于图片显示器的画面的起始编号。
图片显示字地址
设置一个字地址，保存图片显示器中显示的画面的画面号。
设置同位于窗口画面上的图片显示器的[字地址]一样的地址。
当选择了[状态显示]时，在[画面类型]中选择[基本画面]，在[指定画面]选择[地址]，在[数据类型]选择[Bin]。
窗口设置
配置窗口设置。
局部/全局
设置子显示使用局部窗口还是全局窗口。
子显示使用全局窗口，请参阅12.6.1 设置步骤-切换在所有画面上的窗口。在[系统设置]窗口，选择[人机界面]。在[模式]选项卡上，将[全局窗口操作]设置为[间接]，将[数据类型]设置为[Bin]。使用LS16显示或清除窗口。
窗口画面
在1~2000范围内指定用于子显示的窗口的画面号。
窗口控制地址
如果子显示使用局部窗口，请指定用于控制窗口显示的地址。将使用从指定地址开始的四个连续字。
设置同窗口部件的[窗口控制地址]一样的地址，该窗口部件和文本报警部件位于同一画面。
将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。
[窗口画面]-[文本显示切换]
在位于窗口画面上的消息显示器中显示一幅与报警消息相对应的文本。
开始画面号
为窗口画面上的消息显示器中显示的子画面设置文本的起始编号。
从[常量]或[地址]中选择指定文本编号的方法。
常量
分配一个设定常量作为文本的显示起始编号。设置范围在1至8999之间。
地址
选择一个保存文本起始编号的字地址。
文本显示器字地址
设置一个字地址，保存消息显示器中显示的文本的文本文件编号。设置同位于窗口画面上的消息显示器的[文本文件编号字地址]一样的地址。
将消息显示器[文本显示]的[指定文本文件编号]设置为[地址]，将[数据类型]设置为[Bin]。
窗口设置
配置窗口设置。
局部/全局
设置子显示使用局部窗口还是全局窗口。
子显示使用全局窗口，请参阅 12.6.1 设置步骤-切换在所有画面上的窗口 在 [系统设置]窗口，选择 [人机界面]。在[模式]选项卡上，将[全局窗口操作]设置为[间接]，将[数据类型]设置为[Bin]。使用LS16显示或清除窗口。
窗口画面
在1~2000范围内指定用于子显示的窗口的画面号。
窗口控制地址
如果子显示使用局部窗口，请指定用于控制窗口显示的地址。将使用从指定地址开始的四个连续字。
设置同窗口部件的[窗口控制地址]一样的地址，该窗口部件和文本报警部件位于同一画面。
将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。
