20.10.2.8 历史 - 子显示/扩展

您可以在基本或窗口画面上设置一个切换基本画面或窗口画面的子显示，或者是一个图片显示器、消息显示器，或视频播放器。

20.11.4 历史报警子显示限制

启用子显示

选择是否使用子显示。

子显示类型

选择子显示类型。

将显示切换到其他画面，或在基本画面上直接显示图片或文本。

在窗口中显示子画面。将窗口切换到另外一个窗口，或在该窗口中显示图片或文本。

模式(基本画面)

当[子显示类型]为[基本画面]时，请从下述模式中选择一种：[画面切换]、[图片显示切换]、[文本显示切换]或[影像播放]。

将画面切换为显示子画面。

使用图片显示器来显示子画面。

使用消息显示器来显示子画面。

使用影像播放器来显示子画面。

模式(窗口画面)

当[子显示类型]为[窗口画面]时，请从下述模式中选择一种：[窗口切换]、[图片显示切换]、[文本显示切换]或[影像播放]。

切换窗口画面来显示子画面。

使用图片显示器来显示子画面。

使用消息显示器来显示子画面。

使用影像播放器来显示子画面。

直接选择

可以通过直接触摸的方式选择画面上显示的报警消息。当触摸了已设置子画面的报警消息时，将显示子画面。

当未指定该选项时，请使用[开关]选项卡并放置一个[子显示]开关来显示子画面。

显示指针

如果指定了[直接选择]，设置当触摸了报警消息时是否显示指针。

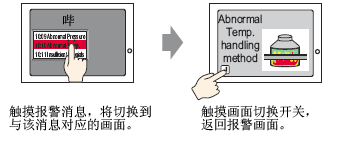

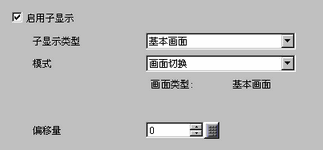

[基本画面]-[画面切换]

该设置将整个画面切换为另外一个画面。它的工作原理同普通的画面切换一样。

偏移量

将子显示画面号的[偏移量]设置为0到9999。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量即为所显示画面的编号。

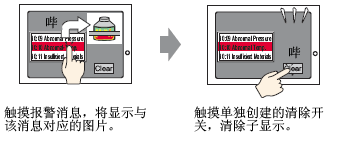

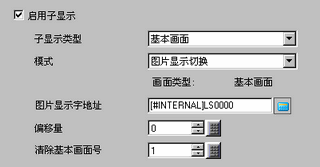

[基本画面]-[切换图片显示]

在图片显示器中显示一幅与报警消息相对应的图片，该图片显示器与报警部件位于同一画面上。

图片显示字地址

按[报警]中的定义，指定保存[子显示画面号]的人机界面内部寄存器地址(LS区、USR区)。保存在该地址中的编号是图片显示器上显示的基本画面号。

设置同图片显示器的[字地址]一样的地址，该图片显示器与报警部件位于同一画面上。

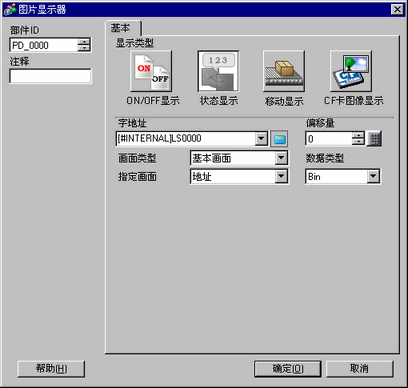

  • 将图片显示器的[画面类型]设置为[基本画面]，将[指定画面]设置为[地址]，将[数据类型]设置为[Bin]。

偏移量

将子显示画面号的[偏移量]设置为0到9999。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量即为所显示画面的编号。

清除基本画面号

将[报警]中的[子显示画面号]选择为报警消息“0”时，此处指定的基本画面将被调用，而以前的画面将被清除。设置为清除内容所创建画面(如绘有黑色填充方块的画面)的编号，范围是1~9999。

  • 如果[子显示类型]为[窗口画面]，在用报警部件切换画面后，运行子显示时只能显示清除画面。如需运行子显示，请触摸子显示画面号大于0的报警消息。

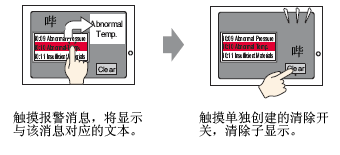

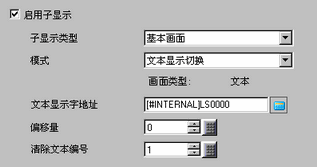

[基本画面]-[文本显示切换]

在消息显示器中显示一个与报警消息相对应的文本，该消息显示器与报警部件位于同一画面上。

文本显示器字地址

按[报警]中的定义，指定保存[子显示画面号]的人机界面内部寄存器地址(LS区、USR区)。保存在该地址中的编号是消息显示器上显示的文本编号。

设置同消息显示器的[文本文件编号字地址]一样的地址，该消息显示器与报警部件位于同一画面上。

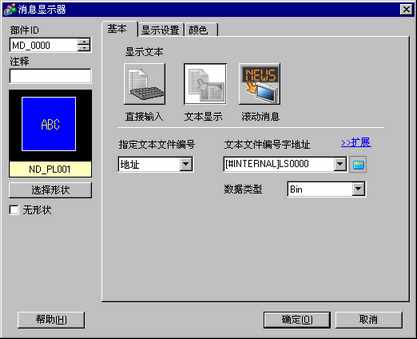

  • 将消息显示器[文本显示]的[指定文本文件编号]设置为[地址]，将[数据类型]设置为[Bin]。

偏移量

将子显示画面号的[偏移量]设置为0到8999。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量决定了所显示的文本。

清除文本文件编号

将[报警]中的[子显示画面号]选择为报警消息“0”时，此处指定的文本将被调用，而以前的文本将被清除。在1~8999范围内设置为清除内容(如没有内容的文本)所创建的文本编号。

  • 如果[子显示类型]为[窗口画面]，在用报警部件切换画面后，运行子显示时只能显示清除画面。如需运行子显示，请触摸子显示画面号大于0的报警消息。

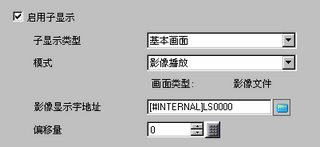

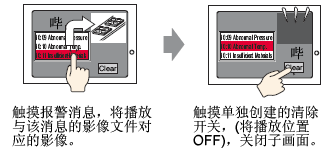

[基本画面] - [影像]

在图片显示器中显示一幅与报警消息相对应的视频文件，该影像播放器与报警部件位于同一画面上。

视频显示器字地址

按[报警]中的定义，指定保存[子显示画面号]的人机界面内部寄存器地址(LS区、USR区)。可将该编号用作在影像播放器中显示的视频文件的索引号码。

设置同视频播放器[播放控制字地址]属性一样的地址。

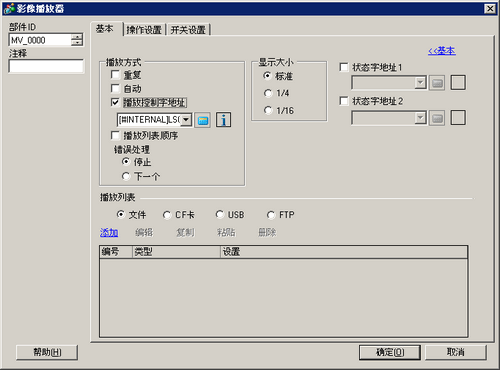

  • 在影像播放器[回放方式]属性中，清除[重复]、[自动]和[播放列表顺序]复选框，并将[错误处理]设置为[停止]。

偏移量

将子显示画面号的[偏移量]设置为0到99。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量即为所显示画面的编号。

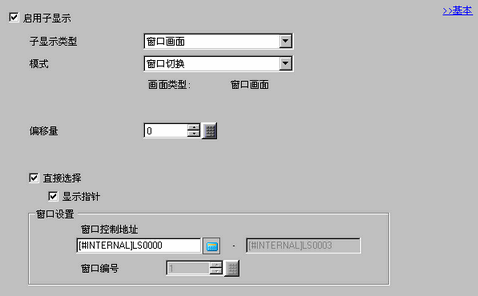

[窗口画面]-[窗口切换]

显示与报警消息相对应的窗口画面。

偏移量

将子显示画面号的[偏移量]设置为0到2000。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量即为所显示画面的编号。

窗口设置

配置设置，以显示与报警部件位于同一画面上的窗口部件。

窗口控制地址

指定控制窗口显示的地址。将使用从指定地址开始的四个连续字。只能使用人机界面内部寄存器(LS区、用户区)地址。

在[报警]设置的[子显示画面号]栏中设置的编号被写入从这里定义的地址开始的下一地址，以决定将显示的窗口画面。

设置同窗口部件的[窗口控制地址]一样的地址，该窗口部件和报警部件位于同一画面。

12.7.2 窗口-字操作/基本

  • 将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。

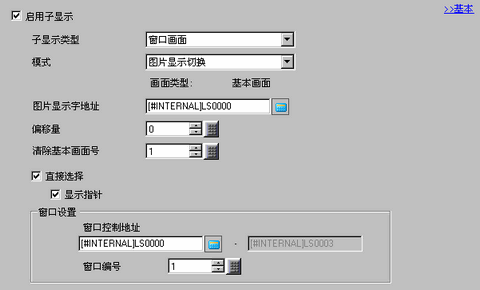

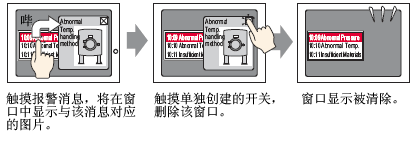

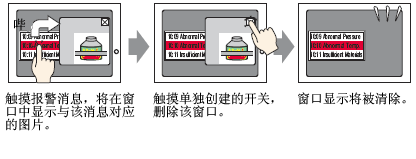

[窗口画面]-[切换图片显示]

在位于窗口画面上的图片显示器中显示一幅与报警消息相对应的图片。

图片显示字地址

按[报警]中的定义，指定保存[子显示画面号]的人机界面内部寄存器地址(LS区、USR区)。保存在该地址中的编号是图片显示器上显示的画面编号。

设置同位于窗口画面上的图片显示器的[字地址]一样的地址。

  • 将图片显示器的[画面类型]设置为[基本画面]，将[指定画面]设置为[地址]，将[数据类型]设置为[Bin]。

偏移量

将子显示画面号的[偏移量]设置为0到9999。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量即为所显示画面的编号。

清除基本画面号

将[报警]中的[子显示画面号]选择为报警消息“0”时，此处指定的基本画面将被调用，而以前的画面将被清除。设置为清除内容所创建画面(如绘有黑色填充方块的画面)的编号，范围是1~9999。

  • 如果[子显示类型]为[窗口画面]，在用报警部件切换画面后，运行子显示时只能显示清除画面。如需运行子显示，请触摸子显示画面号大于0的报警消息。

窗口设置

配置设置，以显示与报警部件位于同一画面上的窗口部件。

窗口控制地址

指定控制窗口显示的地址。将使用从指定地址开始的四个连续字。只能使用人机界面内部寄存器(LS区、用户区)地址。

设置同窗口部件的[窗口控制地址]一样的地址，该窗口部件和报警部件位于同一画面。

12.7.2 窗口 - 字操作/基本

  • 将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。

窗口编号

在1~2000范围内定义要显示的窗口画面(设置了图片显示器)编号。该编号被写入([窗口控制地址]+1)。

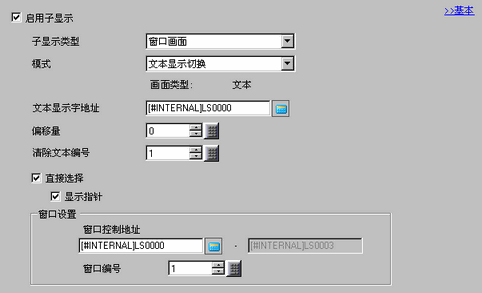

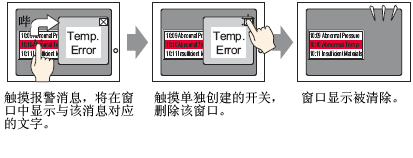

[窗口画面]-[文本显示切换]

在位于窗口画面上的消息显示器的[文本显示器]中显示一个与报警消息相对应的文本。

文本显示器字地址

按[报警]中的定义，指定保存[子显示画面号]的人机界面内部寄存器地址(LS区、USR区)。保存在该地址中的编号是消息显示器上显示的文本编号。

设置同位于窗口画面上的消息显示器的[文本文件编号字地址]一样的地址。

  • 将消息显示器[文本显示]的[指定文本文件编号]设置为[地址]，将[数据类型]设置为[Bin]。

偏移量

将子显示画面号的[偏移量]设置为0到8999。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量决定了所显示的文本。

清除文本文件编号

将[报警]中的[子显示画面号]选择为报警消息“0”时，此处指定的文本将被调用，而以前的文本将被清除。在1~8999范围内设置为清除内容(如没有内容的文本)所创建的文本编号。

  • 如果[子显示类型]为[窗口画面]，在用报警部件切换画面后，运行子显示时只能显示清除画面。如需运行子显示，请触摸子显示画面号大于0的报警消息。

窗口设置

配置设置，以显示与报警部件位于同一画面上的窗口部件。

窗口控制地址

指定控制窗口显示的地址。将使用从指定地址开始的四个连续字。只能使用人机界面内部寄存器(LS区、用户区)地址。

设置同窗口部件的[窗口控制地址]一样的地址，该窗口部件和报警部件位于同一画面。

12.7.2 窗口 - 字操作/基本

  • 将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。

窗口编号

在1~2000范围内设置要显示的窗口画面(包含消息显示器的窗口)。该编号被写入([窗口控制地址]+1)。

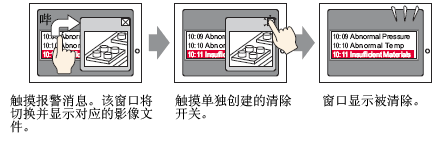

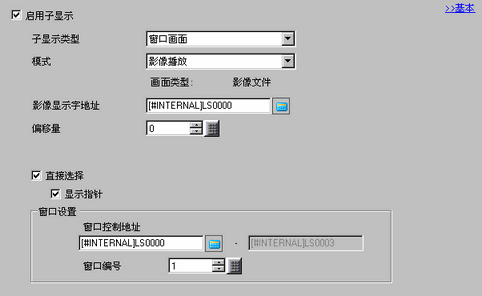

[窗口画面]-[影像播放]

位于窗口画面上的子显示视频播放器。

视频显示器字地址

按[报警]中的定义，指定保存[子显示画面号]的人机界面内部寄存器地址(LS区、USR区)。可将该编号用作在影像播放器中显示的视频文件的索引号码。

设置同视频播放器[播放控制字地址]属性一样的地址。

  • 在影像播放器[回放方式]属性中，清除[重复]、[自动]和[播放列表顺序]复选框，并将[错误处理]设置为[停止]。

偏移量

将子显示画面号的[偏移量]设置为0到99。在[报警]设置中，[子显示画面号]栏中设置的编号加上偏移量即为所显示画面的编号。

窗口设置

配置设置，以显示与报警部件位于同一画面上的窗口部件。

窗口控制地址

指定控制窗口显示的地址。将使用从指定地址开始的四个连续字。只能使用人机界面内部寄存器(LS区、用户区)地址。

在[报警]设置的[子显示画面号]栏中设置的编号被写入从这里定义的地址开始的下一地址，以决定将显示的窗口画面。

设置同窗口部件的 [窗口控制地址]，该窗口部件和报警部件位于同一画面。
12.7.2 窗口-字操作/基本

  • 将窗口部件的[窗口指定]设置为[地址]，将[数据类型]设置为[Bin]。

窗口编号

在1~2000范围内定义要显示的窗口画面(设置了影像播放器)编号。该编号被写入([窗口控制地址]+1)。
