5.20.1 创建画面的限制

画面类型

本节介绍用工程文件创建的画面类型。

工程文件主要由两个画面组成：基本画面和窗口画面。基本画面是显示在人机界面上的画面。要在人机界面上显示画面，一定要使用基本画面。窗口画面是在基本画面上调用和显示的画面。窗口画面用于在另外一个画面上显示画面，如键盘输入。

12.3 显示窗口

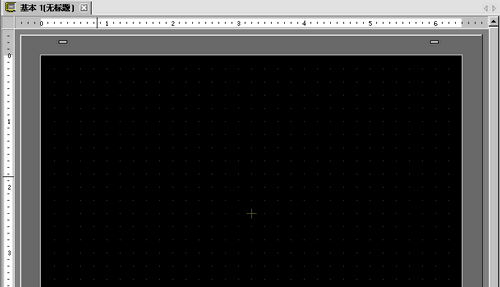

基本画面

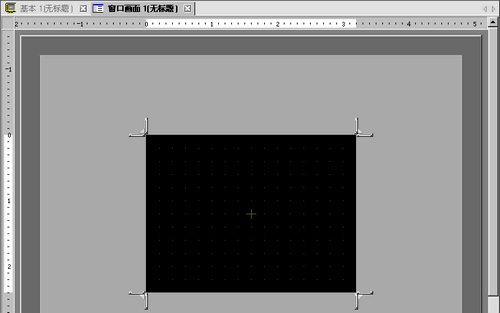

窗口画面

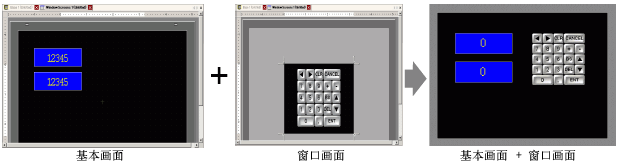

例如：

可以创建的画面数

每画面的数据容量

每画面的最大容量大约为1MB。您不能创建一个超过该容量的画面。

能够维持已创建画面数据的区域 ([ 用户画面区 ]) 的最大容量取决于各个人机界面的机型。
1.3 支持的功能

画面上可以放置的功能数

一个画面上允许放置的最大部件和功能数如下。这一数字适用于没有任何其他设置的新建画面。

^*1 显示画面上同时最多可以显示三个窗口。有关显示窗口的更多信息，请参阅下面的内容。
12.9 在一个画面上显示多个窗口

^*2您不能同时绘制采样数据显示和特殊数据显示(显示CSV)。同样的限制也适用于绘制特殊数据显示器(显示CSV)和设置了“允许输入”的数据显示器。

^*3 一个画面上最多可以放置三个选择了[连续读取]选项的窗口部件(如果使用全局窗口的话是两个)。如果已经在一个画面上放置了三个[连续读取]窗口，继续放置的任何其他窗口都不会起作用。

^*4 显示寄存器监控画面时，不能显示全局窗口。

^*5 在每个人机界面上您一次只能显示一个视频模块窗口。

^*6 D脚本的最大数量取决于每画面指定的地址数(最多1152个)和画面数据容量(最多1MB)。

^*7您总共可以设置最多8个[历史趋势图]和[数据块显示图]部件。
而对于使用了显示历史数据功能的历史趋势图，您只能在一个画面上显示一个。

^*8 如果已经显示了三个窗口(或当使用全局窗口时显示两个)，则不能显示它。

画面显示

• 当您将方向从纵向改为横向，或从横向改为纵向时，将旋转90度显示图形。从[编辑]菜单中选择[旋转/翻转]进行编辑。请务必在更改完后检查画面。
  例如，


• 如果从一个高分辨率的人机界面类型更改为一个低分辨率的人机界面类型，将不显示超出范围的数据。如果您更改回高分辨率的人机界面类型，会显示超出范围的数据。
  部件上的最大显示字符数在低分辨率的人机界面类型和高分辨率的人机界面类型 之间有所不同。如果您把用高分辨率人机界面创建的报警消息更改为用低分辨率人机界面来显示，将不显示所有未在消息画面上显示的部件。

• 如果您转换了分辨率，将自动根据人机界面的分辨率调整部件大小、位置及文本大小。由于文本大小和分辨率限制，有些缩放比例可能不能进行正确转换。

• 当您用缩放功能减小画面编辑区时，根据缩放比率，有些图形可能不能正确显示。

• 编辑器中显示的画面图形不可能与人机界面的画面上显示的确切。传输前，请使用模拟检查画面图像。
