菜单栏
显示模拟菜单。当您点击菜单项目时，将显示下拉菜单。
模拟
在[模拟]中选择[实用程序]并点击[保存画面]
或点击
，用JPEG文件格式保存画面图像。
您可以在[画面/视频捕捉设置]的[捕捉图片质量]栏中指定要保存的画面捕捉画面的质量。
保存在
GP-Pro EX V2.20以下版本
C:\Program Files\Pro-face\GP-Pro EX ***\CFA00\CAPTURE (***表示版本号)
GP-Pro EXV2.20及以上版本(Windows 2000或XP)
C:\Documents and Settings\All Users\Documents\Pro-face\GP-Pro EX ***\Simulator\CFA00\CAPTURE (*** 表示版本号)
GP-Pro EXV2.20及以上版本(Vista)
C:\Users\Public\Documents\Pro-face\GP-Pro EX ***\Simulator\CFA00\CAPTURE (*** 表示版本号)
文件名
“CAP” + 年、月、日、时、分、秒和自动生成的三位数字 + .jpg”。您不能更改文件名的生成方式。
[退出]
退出模拟。
您可以用下面任意一种方法退出模拟：
在[GP-Pro EX模拟]中点击
点击工具栏中的
。
右击模拟显示区。从菜单中选择[关闭]。
人机界面
[工具栏]
选择显示/隐藏工具栏。
[状态栏]
选择显示/隐藏状态。
选择[预览]并点击[地址]/[输入/输出]
地址视图
选择显示/隐藏地址视图。
它为模拟功能显示或隐藏虚拟控制器/PLC地址的当前值。点击
来显示/隐藏。有关[地址]视图的更多信息，请参阅下面的内容。
[地址视图]设置指南
输入/输出视图
选择显示/隐藏输入/输出视图。它显示或隐藏在输入/输出视图画面中设置的虚拟控制器/PLC地址的当前值。点击
来显示/隐藏。有关[输入/输出]视图的更多信息，请参阅下面的内容。32.6.4 [输入/输出视图]设置指南
选填
存储器设置
当您选择该项时，将显示如下所示的[设备存储器设置]对话框。您可以备份或初始化虚拟控制器/PLC地址的数据。点击
来打开该对话框。
备份PLC地址
退出模拟时，指定是否备份虚拟控制器/PLC地址。通过备份，您可以在打开相同文件时获取相同地址的数据。
初始化PLC地址
选择[初始化PLC地址]将所有虚拟控制器/PLC地址数据清0。查看
[水平排列]
当显示多个视图时，从上到下平铺窗口。
您可以点击
来完成相同的操作。
[垂直排列]
当显示多个视图时，视图可以分布在右半部和左半部。
您可以点击
来完成相同的操作。
工具栏
选择显示/隐藏地址视图。
选择显示/隐藏逻辑视图。
选择显示/隐藏输入/输出视图。
选择显示/隐藏功能视图。
水平显示视图。
垂直显示视图。
保存画面。
存储器设置。
退出模拟。

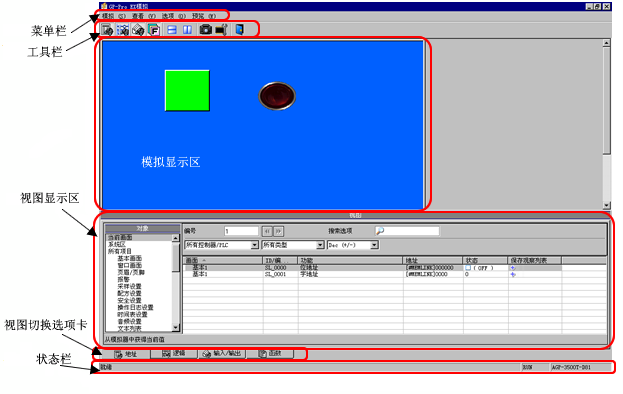

模拟显示区
在编辑画面上显示工程文件的模拟结果，使您能够检查工程文件的运行情况。
画面切换
当您右击模拟视图画面时将显示如下菜单。

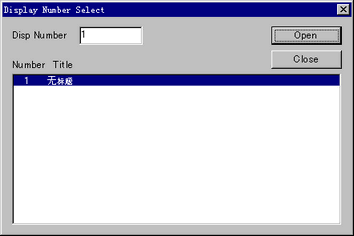

将显示[Display Number Select]对话框。您可以切换显示画面。
画面
在1至9999的范围内指定您想切换到的基本画面号。在模拟中只能打开工程中的画面。
列表
显示画面号及标题。
打开
打开所选的画面。
关闭
关闭对话框。
视图显示区
这是显示[地址]视图、[逻辑视图]、[输入/输出]视图和[功能视图]的区域。
通过拖放操作，可在[GP-Pro EX模拟]画面上将[地址]视图、[逻辑视图]、[输入/输出]视图和[功能]视图分开。
视图切换选项卡
画面显示上的视图选项卡。点击一个选项卡可切换视图。
状态栏
显示人机界面的型号。
