25.6.1 设置步骤 - 从控制器/PLC传输

配置设置，以便当指定地址的位0置ON时，会根据设定的条件传输指定的CSV数据。

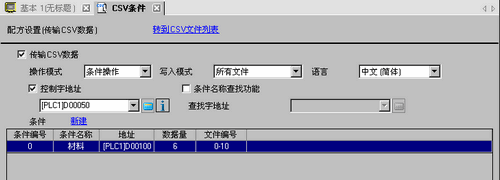

1. 在[通用设置(R)]菜单中指向[配方设置(R)]，选择[传输CSV数据(条件)(T)]命令或从工具栏中点击。将显示如下窗口。


2. 选择[传输CSV数据]复选框，定义[操作模式]为[条件操作]，[写入模式]为[所有文件]。

3. 勾选[控制字地址]复选框，设置 用于从控制器/PLC中进行传输的地址。.



   • 将使用包含指定地址的四个连续字。

4. 在[条件]中点击[新建]。将显示[CSV数据传输条件]对话框。


5. 输入要注册的[条件编号]和[条件名称]。

6. 在[目标字地址]部分设置目标控制器/PLC的起始地址[操作字地址]为D100，然后设置[数据量]、[数据类型]和[位长]。

7. 指定配方文件(ZR*****.csv)的[开始]和[结束]编号。

   根据条件传输文件“ZR00000.csv”至“ZR00010.csv”。

8. 点击[确定(O)]。
   条件显示在[条件]列表里。

   根据需要创建多个条件。



   • 如果您设置了[条件名称查找功能]并输入了一个要查找的条件名称，则会找到并传输具有该条件名称的CSV文件。
     25.10.3 条件名称查找功能

   • 当使用从控制器/PLC-CF/USB的自动传输时，您可以自动分配文件编号并创建新的CSV文件或USB存储器。
     25.10.4 自动编号

   • 要覆盖现有CSV文件中的控制器/PLC数据，您可以选择[所有文件]或[仅覆盖数据]。[仅覆盖数据]选项只覆盖日期和值，不更改其他数据。
