25.13.2 传输 - 使用触摸(手动传输)方式传输配方(配方数据)

下面显示从备份SRAM到控制器/PLC的手动传输过程。(当不使用多个文件夹时。)

1. 将D10的位0置ON。会将内部存储器中保存的所有配方数据传输到备份SRAM。



   • 当把配方保存到CF卡时，将位0和8置ON。当把配方保存到USB存储器时，将位0和9置ON。

2. 当向备份SRAM的传输成功完成时，将写入完成位(M100)置ON。在确认该位为ON后，将D10的位0和M100置OFF。

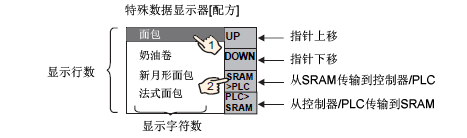

3. 在人机界面画面的特殊数据显示器[配方]中，备份SRAM（File# 0）内指定文件中注册的块的项目名称将以列表形式显示。
   触摸您想传输的配方。(您可以从显示列表中选择多个文件。)

4. 触摸备份SRAM至控制器/PLC的传输开关。
   所选配方被传输到控制器/PLC。
