在保存了要查找的条件名称后，将[控制字地址]的传输位(位2)从OFF置ON，以便：在CF卡/USB存储器内查找CSV文件并传输与查找条件名称相匹配的所有CSV文件。

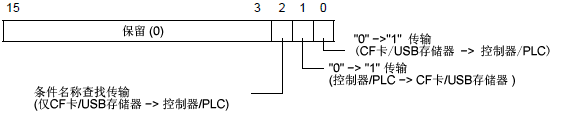

控制
当位2置ON时，搜索文件，该文件具有与[搜索字地址]中指定的文本串相匹配的条件名称，并将匹配的CSV数据写入PLC。
确保当GP开机时该地址中的所有位均被设置为“0”。
当位0(CF/USB至控制器/PLC)和位2(条件名称查找传输)同时置ON时，不执行任何操作。只将位2置ON。
状态
传输状态和结果反映在该地址中。
错误代码(反映在错误状态位中)
|
0 |
成功完成 |
传输成功完成。 |
|
1 |
无文件编号 |
当执行CF卡/USB存储器至控制器/PLC传输时，传输目标文件不存在。 |
|
2 |
无传输条件编号 |
对传输来说，与指定文件编号(组编号)对应的条件编号不存在。 |
|
3 |
内部寄存器范围错误 |
在CF卡/USB存储器至控制器 /PLC 的数据传输中， 如果已将传输的起始地址指定为内部寄存器，数据传输试图使用内部寄存器指定范围以外的一个地址。 |
|
4 |
无CF卡或USB存储器 |
未在GP中插入CF卡/USB存储器，或未关CF卡盖。 |
|
5 |
读取错误 |
在CF卡/USB存储器至控制器/PLC的数据传输中，从CF卡/USB存储器中读取数据失败。 |
|
6 |
写入错误 |
在控制器/PLC至CF卡/USB存储器的数据传输中,向CF卡或USB存储器写入数据失败。可能没有足够的可用空间。 |
|
7 |
CF卡错误/USB存储器错误 |
CF卡/USB存储器无效或插入的介质不是CF卡/USB存储器。 |
|
8 |
保留 |
- |
|
9 |
无检索文本 |
没有与检索文本匹配的CSV文件。 |
|
10 |
索引文件错误 |
索引文件的CSV格式错误。 |
|
11 |
保留 |
- |
|
12 |
写入错误 |
在CF卡/USB存储器至控制器/PLC的数据传输中,向控制器/PLC写入数据失败。 |
|
13 |
读取错误 |
在控制器/PLC至CF卡/USB存储器的数据传输中，从控制器/PLC中读取数据失败。 |

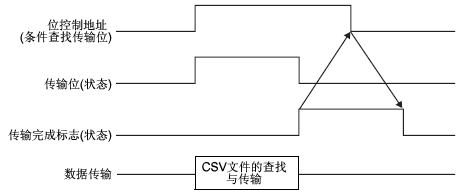

条件名称查找传输时序图
当控制地址的位2置ON时，[传输]位(状态位0)置ON。
当数据传输成功完成时，传输位置OFF，传输完成标记(状态位1)置ON。
当数据传输完成时，通过控制器/PLC决定传输完成标记并将控制地址位置OFF。当触发位为OFF时，[传输完成]位置OFF。

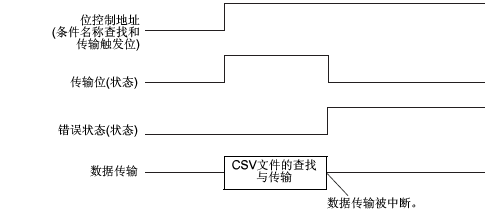

如果传输失败，则传输位置OFF，并将错误代码写入错误状态(状态位12-15)。在开始下一次传输前，请将状态和控制位清0，并将所需的控制位置ON。
传输状态位为ON的一段时间包括CSV文件查找所需的时间。因此，在传输位为ON时，不要访问CF卡/USB存储器中的[文件]文件夹。
