34.5.3.1 通过触摸取消打印 (Memory Link方式)

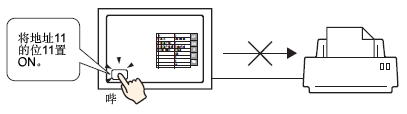

创建一个开关将内部寄存器地址‘0011’的位11置ON。

1. 从[部件(P)]菜单中选择[开关/指示灯(C)]，点击[位开关(B)]，将开关部件放在画面上。此外，您也可以点击然后再放置开关部件。

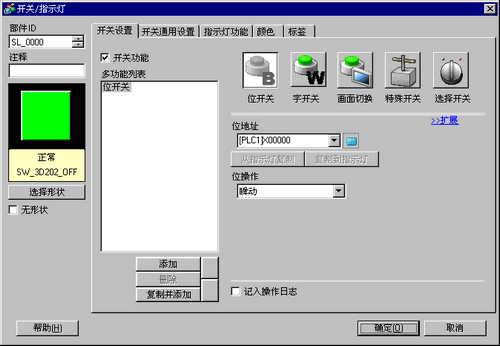

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 在[位地址]中指定人机界面内部地址"0011" 的位11（打印取消位） 。




   • 此外，还可以从[位地址]下拉菜单中选择变量#H_Control_PrintCancel来创建相同的操作开关。

5. 确认已经为[位操作]选择了[瞬动]。

6. 需要的话，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定]。

   一个用来取消打印的瞬动开关创建完毕。
