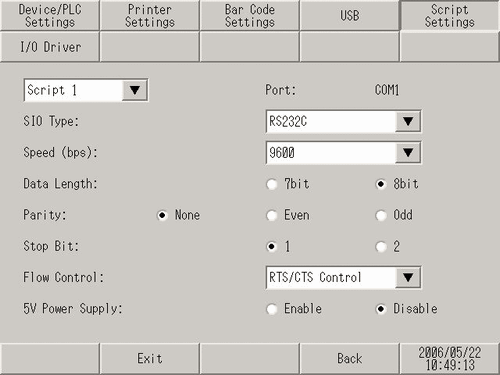

M.15.3.5 外接设备设置 - 脚本设置

端口

显示脚本使用的端口。

SIO 类型

从[RS232C]、[RS422/485 (2-wire)]和[RS422/485 (4-wire)]中选择与连接设备进行通讯的通讯系统。

Speed (bps)

从[2400]、[4800]、[9600]、[19200]、[38400]、[57600]和[115200]中选择通讯速度。

数据长度

从[7位]或[8位]中选择通讯数据的长度（位）。

校验位

选择奇偶校验方法。选择[None]、[Even]或[Odd]。

停止位

从1和2中选择停止位的长度(位)。

流控制

选择监控并防止数据传输溢出的通讯控制系统。选择[None]、[ER (DTR/CTS) control]或[RTS/CTS control]。

5V电源

如果通讯方式为[RS232C]，指定是否设置5V电源供电。如果所连接控制器需要电源供电，只需设置为[Enable]即可。如果不需要5V电源供电而您将其设置为[Enable]，则可能给所连接的设备或人机界面造成损害。设置时请确认所连接设备和电缆的规格。
