29.13.1.2 从指令为部件分配符号变量

您可以将逻辑中为指令操作数分配的符号变量分配给绘制画面上的部件。

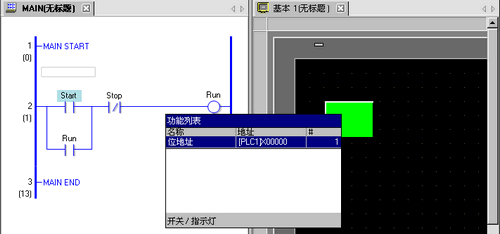

1. 点击逻辑中的指令操作数。将它拖曳到绘制画面上您想为其分配该符号变量的部件。当显示出功能列表时，指向您想为其分配该指令操作数的部件。当变为时，释放鼠标左键。




   • 您可以分配的符号变量根据指令的不同而有所不同。
     29.13.1.5 拖放指令

   • 当为部件分配了一个以上的功能时，将显示出所有可能的功能。

   • 如果在行反向显示前释放鼠标左键，将取消符号变量的分配。

   • 当指针显示为时，不能分配符号变量。

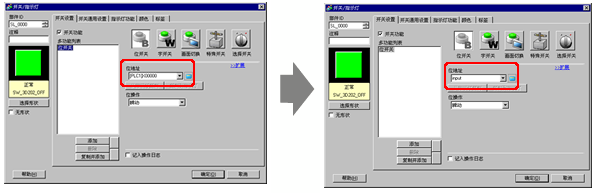

2. 分配给指令操作数的符号变量被分配给部件。
