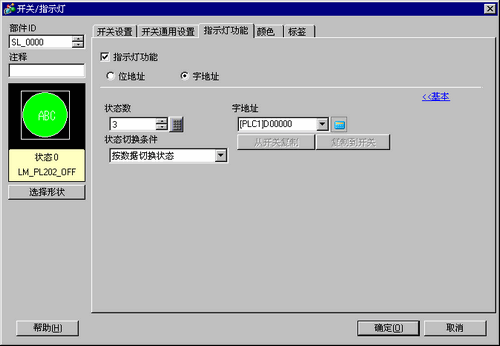

13.7.3 指示灯功能 - 扩展/字地址

状态数

定义指示灯颜色状态数(从2至256)。

为一个指示灯设置17种颜色，状态数就是17。

状态切换条件

使用一个字地址中的16个位地址，一个指示灯用不同颜色显示位地址ON(1)/OFF(0)状态的组合。

指示灯颜色根据16个位地址各自的ON/OFF状态而改变。
13.5 更改字地址位(位设置)

您可以通过保存一个 0 至 255 间的值来更改指示灯状态。
指示灯颜色根据指定字地址中的底 8 位的 ON/OFF 状态而改变。您最多可以定义 256 组不同的颜色。
13.6 通过更改字地址值切换状态

当[状态数]为2或以下时禁用该设置。
如果位状态不在已定义的[选择状态]选项内，指示灯不能正常显示。例如，如果[状态数]是3，您可以使用状态0、1和2。将位1和2置ON会创建无效状态 3，指示灯继续显示其以前的有效状态。

字地址

指定字地址，控制指示灯的ON/OFF。

颜色

选择指示灯颜色。该显示将提供与选定部件图像不同颜色的图像。
