13.6.1 设置步骤 - 通过更改字地址值切换状态

当相关字地址中的值更改时，指示灯的显示状态也会更改。

在如下流程中，字地址D100中从位00至07的组合可以用于一个指示灯以不同颜色显示最多256种状态。

1. 在[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[指示灯(L)]或点击，在画面上放置一个指示灯。

2. 双击画面上放置的指示灯。画面上将显示[开关/指示灯]对话框。点击[扩展]。

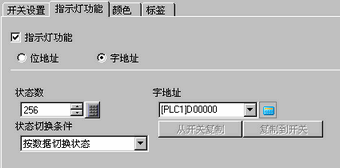

3. 设置[状态数]和[状态切换条件]。将[状态数]设置为3以上，才能设置[状态切换条件]。
   ( 例如， [ 状态数 ] = 256， [ 状态切换条件 ] = 按数据切换状态 )


4. 在[字地址]中指定显示颜色编码的地址。. (例如， D100)

5. 在[选择形状]中选择每种[状态]的指示灯形状。

6. 点击[颜色]选项卡。在 [ 选择状态 ] 列表中，选择 [ 状态 0] 并定义其 [ 显示颜色 ]。
   [ 状态 0] 是所有位 “全部 OFF”的状态。





   • [状态]由指定字地址中的低8位(00至07)的ON/OFF状态来定义。

     状态	描述
     	07位	06位	05位	04位	03位	02位	01位	00位
     [状态0]	0	0	0	0	0	0	0	0
     [状态1]	0	0	0	0	0	0	0	1
     [状态2]	0	0	0	0	0	0	1	0
     [状态3]	0	0	0	0	0	0	1	1
     [状态4]	0	0	0	0	0	1	0	0
     [状态5]	0	0	0	0	0	1	0	1
     [状态6]	0	0	0	0	0	1	1	0
     [状态7]	0	0	0	0	0	1	1	1
     [状态8]	0	0	0	0	1	0	0	0
     [状态9]	0	0	0	0	1	0	0	1
     [状态10]	0	0	0	0	1	0	1	0
     [状态11]	0	0	0	0	1	0	1	1
     [状态12]	0	0	0	0	1	1	0	0
     [状态13]	0	0	0	0	1	1	0	1
     [状态14]	0	0	0	0	1	1	1	0
     [状态15]	0	0	0	0	1	1	1	1
     [状态16]	0	0	0	1	0	0	0	0
     [状态17]	0	0	0	1	0	0	0	1
     :	:	:	:	:	:	:	:	:
     [状态255]	1	1	1	1	1	1	1	1

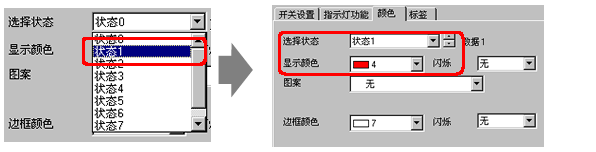

7. 在[选择状态]中选择[状态1]并设置[显示颜色]。[状态1]是字地址D100的位0为ON的状态。


8. 为[状态2]至[状态255]的状态设置[显示颜色]。



   • 点击[选择状态]旁边的图标，可在不显示列表的情况下更改状态。

   • 根据所选的形状，颜色设置步骤可能与上面介绍的步骤不同。点击[选择形状]。将显示[选择状态]窗口。选择每个状态，然后点击 [打开]选择形状和颜色。

   • 根据所选的形状，您可能不能更改颜色。

9. 点击[标签]选项卡，定义各个状态的标签。指定字体类型和大小，然后输入文本并点击[确定]。



   • 选择指示灯后按下[F2]键，您可以直接编辑标签文本。
