18.17.2 历史趋势图限制

• 对历史趋势图、数据块显示图、XY历史散点图和XY块显示散点图部件来说，一个画面上最多可以同时显示8个图表(包括调用画面和弹出窗口)。

• 对历史趋势图、数据块显示图、XY历史散点图和XY块显示散点图部件来说，一个画面上最多可以同时显示40个通道(包括调用画面和弹出窗口)。将不显示后续通道。

• 一个历史趋势图上最多可以显示的20个通道数(线条数)。

• 要在历史趋势图的显示区内绘制直线，请将图表放在编号为9000至9999的基本画面上。如果您在编号为1至8999的基本画面的图表显示区内绘制标尺线，将不会在人机界面上显示标尺线。若要在1至8999的基本画面上显示带有标尺线的图表，请调用一个编号在9000以上的画面。

• 当采样周期设置为1秒或1秒以下时，根据所使用的图表显示区的大小，滚动处理可以占用将近1秒的时间，这就会影响到通讯和标签处理。
  在这种情况下，将采样周期设置为两到三秒应能够纠正这个问题。

• 如果在读取数据样本的过程中发生了错误，将不显示图表该部分上的线条。如果错误继续，将不会在图表上显示该周期。
  当下一个采样数据显示在历史趋势图上时，它将显示如下。

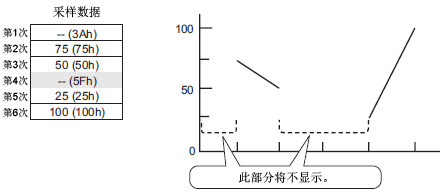

• 如果将历史趋势图部件的[数据类型]设置为[BCD]，且保存了包括从A到Fh的BCD采样数据，那么图表将不显示。
  当下一个采样数据显示在历史趋势图上时，它将显示如下。

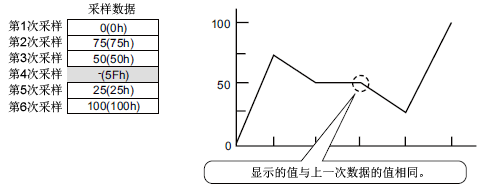

• 如果将历史趋势图部件的[数据类型]设置为[BCD]，且保存了包括A至Fh在内(0至9除外)的BCD采样数据，包含以前采样数据的图表将显示出来。
  当下一个采样数据显示在历史趋势图上时，它将显示如下。


第四个样本95(5Fh)被忽略，第三个样本50(32h)显示在图表中自己的位置上。

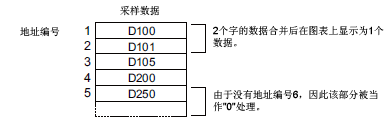

• 设置历史趋势图上的[数据类型]，使其与数据样本的位长相符。如果将[位长]设置为[16位]，[数据类型]为32位，会将两个字的数据合并起来作为32位处理。


• 如果同一画面上有多个具有同一部件ID的历史趋势图表，那么放置的图表被视为无效。第二个图表将不显示。当使用调用画面加载画面时也同样使用这一原理，即显示首先放置的图表，而第二个图表将不显示。

• 即使历史趋势图中设置了显示指针，也不为在采样设置中未勾选[使用存储卡作为备份区]的采样组显示指针。

• 当采样数是1时，禁止使用间隔模式。

• 当在历史趋势图上使用图表区颜色时，放置在基本画面上的[无形状设置]编号为9000或以上时，按下列顺序进行绘制。

1. 历史趋势图中的图表区颜色

2. 直线或矩形图形或基本画面背景颜色

3. 历史趋势图的数据曲线

因此，如果绘图放置在历史趋势图的显示区上或者已设置了基本画面的背景颜色，则在绘制图表区颜色之前绘制这些。

显示历史数据的限制

• 每个基本画面只能放置一个启用了显示历史数据功能的历史趋势图部件。

• 使用GP-Pro Ex V2.20或更早版本时，您不能在窗口画面上使用显示历史数据设置。显示历史数据功能不发挥作用。

• 对于未选择显示历史数据的采样组，历史显示模式将不会置ON，即便历史趋势图中设置了显示历史数据。

• 当您清除保存在人机界面中的数据样本时，不能显示历史数据。

• 可以用显示历史数据在一条通道内显示的数据数量(当前数据+历史数据)是采样设置中指定的[周期]中的数量。
  对于历史趋势图的[数据样本]，请设置一个比采样设置中的[周期]小的数。

• 可以在人机界面上保存的采样数据量取决于备份SRAM ^*1 的容量和用途以及采样设置。
  24.11.1 关于备份SRAM
  下面的表格显示了当备份SRAM只用于备份在趋势图中使用的采样组时的最大样本数。

每通道数的最大样本数

描述

采样组数量= 1，块 = 1，数据类型= 16位，完成指定次数后覆盖历史数据，无日期数据、无数据启用/禁用标志

• 在同一历史趋势图上不要使用两种不同类型的开关。该开关将不会正常工作。对每个历史趋势图来说，设置的[显示历史数据]开关不要超过一个。

• 当为显示历史数据使用开关指示灯[特殊开关]-[历史趋势图开关]时，请将具有显示历史数据功能的特殊开关和趋势图放在同一基本画面上。如果将历史趋势图放置在基本画面上，特殊开关放置在窗口画面上，它们将不起作用。

• 当处于显示历史数据模式中时，即使出现了新样本，也不会显示它们。当退出显示历史数据模式时，显示将会更新。即使处于显示历史数据模式时，数据采样仍将继续。

• 当处于显示历史数据模式时切换画面将取消该模式。

使用存储卡作为备份区的限制

• 在通用设置工作区，选择“采样设置”并选择“模式”选项卡。当勾选了[使用存储卡作为备份区]复选框时，使用历史趋势图有如下限制。

• 每个基本画面只能放置一个为勾选了[使用存储卡作为备份区]复选框的采样组所设置的历史趋势图。当放置多个历史趋势图时，查找功能、显示指针和放大/缩小将不能正常工作。

• 如果选择了[使用存储卡作为备份区]，请勾选[显示指针]。如果未选择[显示指针]，存储卡中存储的数据将不会显示指针。

• 当未设置采样设置中的[添加时间数据]时，不能查找及显示人机界面画面上的日期和时间对应的采样数据。此外，显示指针和放大/缩小将被禁用。对于历史数据显示来说，只显示备份SRAM中的数据。

• 如果由于缩放显示导致图表上只有两个显示点，进一步放大将不起作用。

• 显示历史数据功能不能在窗口画面中使用，所以搜索功能、显示指针和放大/缩小将不能正常工作。

• [设置的时间]显示不能设置为与可编辑采样数据显示和[CSV显示]一样的时间。当它们处于同一画面时，首先设置的部件(所选的时间显示或采样数据显示)将工作。

• 当更改人机界面上的时间以创建一个早于被保存数据的文件时，该文件不能在图表中显示。

• 如需显示另一个人机界面上的采样数据，这两个人机界面中的采样组设置必须相同。

*1 容量大小根据型号而有所不同。如需查看容量，从GP-Pro EX的[工程(F)]菜单中选择[信息(I)]，再选择[工程信息(I)]，然后选择[SRAM信息]。
