18.7.1 设置步骤 - 缩放图表

设置趋势图，在通常情况下缩小，在需要详细查看时放大。另外再设置一个切换放大和缩小的开关。

1. 从[部件(P)]菜单中选择[历史趋势图(H)]或点击。将图表放置在画面上。

2. 双击新建的图表。将显示如下对话框。
   设置采样组和地址，然后调整设置，如颜色、显示数据数等。
   18.4.1 设置步骤 - 使用趋势图

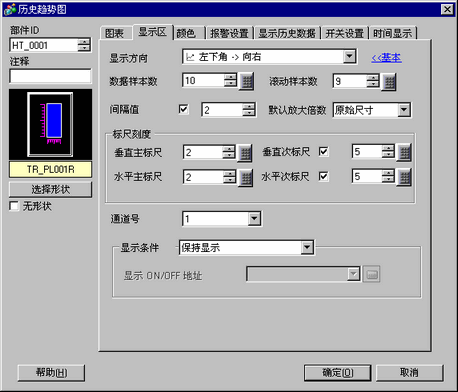

3. 点击[显示区]选项卡，并点击[扩展]。

4. 选择[间隔值]复选框，设置间隔大小。


5. 从[默认放大倍数]中选择通常应用于图表的放大比率。

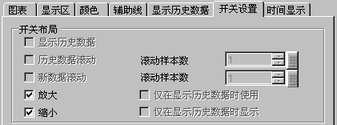

6. 点击[开关设置]选项卡。

7. 设置一个缩放趋势图的开关。选择[放大]和[缩小]。


8. 在[选择形状]中选择开关形状。

9. 在[开关标签]中，选择开关标签的[字体类型]和[显示语言]。设置[文本颜色]。


10. 在[开关标签]中，选择一个开关并在[标签]中输入文本。


11. 在[开关颜色]中，选择开关的颜色。



    • 当您在使用[开关指示灯]部件的[特殊开关]功能添加[历史趋势图开关]操作时(而不是使用历史趋势图部件中的开关)，您可以设置单个开关的形状和颜色。

    • 根据所选的形状，您可能不能更改颜色。

12. 点击[确定]。




    • 选择开关后按下[F2]键，您可以直接编辑标签文本。
