18.2.1 设置步骤 - 使用柱状图/圆形图/槽状图显示当前值

在柱状图上显示字地址(D100)数据。

1. 从[部件(P)]菜单中选择[图表(G)]或点击。将图表放置在画面上。

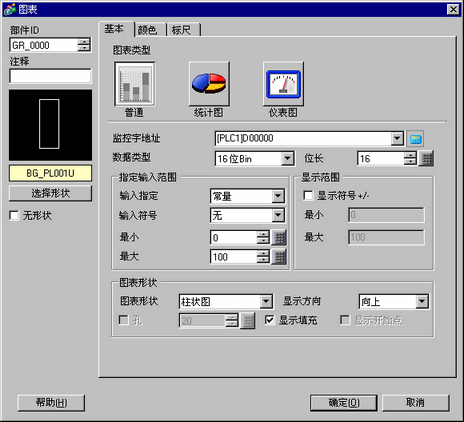

2. 双击新建的图表。将显示如下对话框。


3. 在[监控字地址]中设置您希望显示的地址(D100)。然后设置[数据类型]和[位长]。

4. 在[输入指定]下拉列表中选择[常量]。在[最小]和[最大]栏中，设置存储在该地址中的数据的范围。如果您保存的是负值，请将[输入符号]设置为[2的补码]或[MSB符号]。

5. 在[图表形状]下拉列表中选择[柱状图]。



   • 您也可以选择[圆形图]、[半圆图]和[槽状图]。

6. 在[选择形状]中选择图表形状。

7. 在[颜色]选项卡中设置[显示颜色]。
   必要时需要设置图表的其他颜色(如图案颜色、边框颜色等)。



8. 在[标尺]选项卡上，设置标尺的显示设置并指定标尺的颜色，然后点击[确定]。




   • 对于带有标尺的图表部件，标尺标签可以使用文本部件自动放置。
     右击带有标尺的图表部件，从显示的菜单中点击[标尺标签放置]。[文本]对话框出现。设置各个项目，点击[确定]。
