8.2.8 绘制标尺

拖曳鼠标指定两个对角来绘制标尺。在以下对话框中设置标尺的刻度。

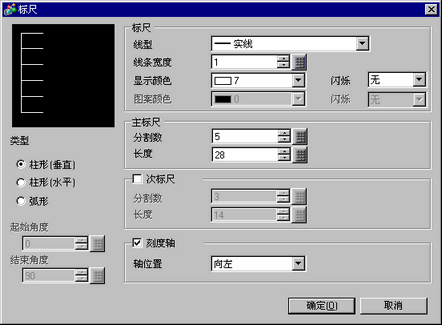

从[绘图(D)]菜单中，选择[标尺(M)]或点击，将标尺放置在画面上。双击画面上放置的[标尺]，显示如下对话框。



标尺

线型

从[实线]、[虚线]、[短划线]、[点划线]或[2点划线]中选择线型。

8.5.3 设置线型

线条宽度

从1至9点设置线条的宽度。

  • 如果在[线型]中选择了非[实线]线型，线条宽度的设置范围为1至2点。

显示颜色

选择标尺颜色。

8.5.1 设置颜色

图案颜色

选择图案颜色。只有在[线型]中选择了非[实线]线型时，才可以使用该功能。

8.5.4 设置图案

闪烁

选择闪烁及闪烁速度。您可以为部件的[显示颜色]和[图案颜色]选择不同的闪烁设置。

  • 根据人机界面和[显示设置]选项卡的[显示设置]区，有些情况能设置闪烁，有些情况不能设置闪烁。
    8.5.1 设置颜色

主标尺

分割数

从1至999中选择主标尺轴分割。

长度

从2至3072中选择主标尺长度。

次标尺

分割数

从2至999中选择次标尺轴分割。

长度

从1至3071中选择次标尺长度。

刻度轴

轴位置

从[左]或[右]中选择标尺轴的方向。待续

类型

柱形(垂直)

显示垂直柱状图的标尺。

柱形(水平)

显示水平柱状图的标尺。

弧形

显示饼图的标尺。

  • 您可以在[属性(P)]中设置标尺的宽度和高度。但是，如果您将宽度或高度设置为一个偶数，在人机界面上绘制时高度或宽度会少一个点。

起始角度/结束角度

设置[起始角度]或[结束角度]。
