14.8.1 设置步骤 - 防止输入超出允许范围的数据

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将其放在画面上。

2. 双击放置在画面上的数据显示器。将显示如下对话框。


3. 从[选择形状]中选择数据显示器的形状。

4. 在[监控字地址]中， 设置将保存显示值的地址 。.

5. 在[数据类型]下拉列表中，选择要显示的数据类型(例如，“16位Dec”)。

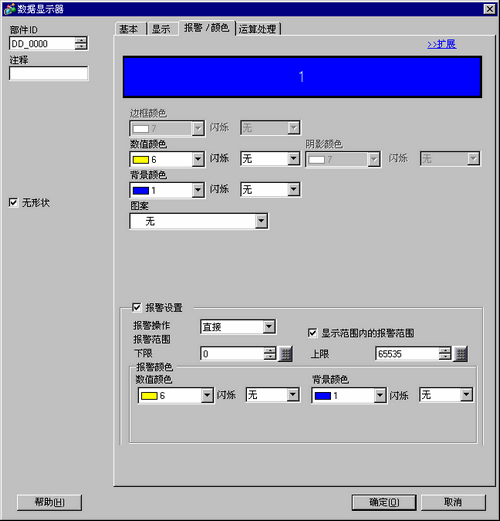

6. 勾选[允许输入]复选框。确保选择了[启用弹出键盘]复选框。您可以从弹出键盘中输入数值数据。


7. 点击[报警/颜色]选项卡，勾选[报警设置]复选框。


8. 在[报警操作]中，从[直接]或[地址]中选择上限/下限值规定方法(例如，[直接])。



   • 勾选[显示范围内的报警范围]复选框时，只允许设置在[基本]选项卡的[显示范围]区中定义的范围内。

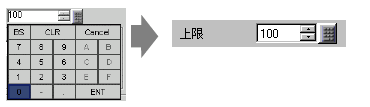

9. 在[报警范围]中，设置上限(例如，100)和下限(例如，0)。


10. 需要的话，在[报警/颜色]选项卡和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定(O)]。
